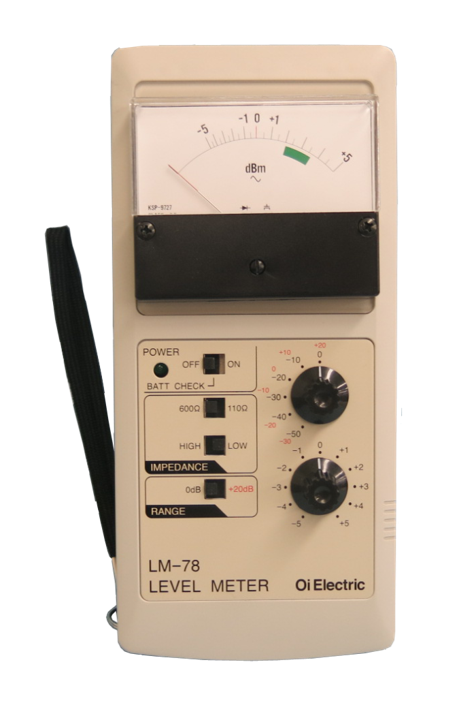

アナログメータ式レベル計
LM-78

本装置は、40Hz~160kHzの周波数範囲で、アナログメータによりレベル測定を行なうことが出来るレベル計です。
アナログメータの特長を生かし、測定対象のレベルが大きく変動する場合においてとても便利です。

装置分類
伝送特性用測定器
電源
ACアダプター、単三電池

指示計器として、アナログ式メータを利用しています。

-60~+30dBmの高レベル測定が可能です。

単三乾電池×4本で利用可能です。

内蔵スピーカ、または、イヤホンにより信号をモニタすることが可能です。

構成例

アナログメータ式レベル計

主な仕様

項目 仕様 備考
周波数範囲

600Ω:40Hz~25kHz
110Ω:40Hz~160kHz

レベル測定範囲

-60dBm~+30dBm

入力インピーダンス

110Ω/High
600Ω/High

電源

単三電池×4本、または、AC100V:ACアダプタ利用(オプション)

寸法

W96×H208×D50mm

重量

700g以下

使用温度範囲

0~40℃ただし結露のないこと


取扱説明書
※仕様および外観は改良のため予告なく変更されることがあります。
