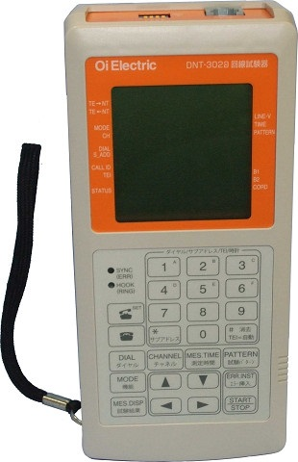

ISDN回線試験器
DNT-302B
ひかり電話サービス等、VoIPゲートウェイの開通試験に最適な回線試験器です。
ISDN回線試験器DNT-302の後継機種が新登場。着信時に、発信者番号が表示されるようになりました。
装置分類
デジタル通信用測定器
電源
ACアダプター、単三電池
TTC JT－I430及びJT－I430-aに準拠しており、S／T点での試験が可能です。
INFO0～INFO4の状態や、B1、B2、Dチャンネルの使用状況を常時表示します。
64kbps、128kbpsのビットエラー試験ができます。
64kbpsでは打ち合わせ通話をしながらのビットエラー試験ができます（専用線も可能）。
PNパターンだけでなく16ビットの任意パターン送受信機能があります。
着信時、呼設定情報要素（発番号、発サブアドレス、着番号、着サブアドレス）が表示されます。
LCDの表示を変更しました。すっきりとした表示で見やすくなりました。
ビットエラーは「％ES」、「％SES」、「％DM」、「ERR RATE」として計算し、表示します。
S／T点の回線状態（INFO、データ）をモニタ可能。
（データは定周期でHEX 16ビット表示となります。）
構成例
主な仕様
| 主な仕様 | ||||
| 項 目 | 加入線（S/T点） | 専用線（S/T点） | ||
| インターフェース | TTC JT-I430準拠 ISO ISS8877準拠（8極端子） |
TTC JT-I430-a準拠 ISO ISS8877準拠（8極端子） |
||
| 動作モード | TE MODE / MONITOR MODE | TE MODE / MONITOR MODE | ||
| ダイヤル機能 | 設定可能最大桁数 ダイヤル番号:19桁/サブアドレス:19桁 |
無し | ||
| TEI値(ユーザー設定値) | 00～63 | 無し | ||
| 呼設定(SETUP) 情報要素 | 発信 | 発番号:19桁／発サブアドレス:19桁 着番号:19桁／着サブアドレス:19桁 |
無し | |
| 着信 | 発番号:15桁／発サブアドレス:15桁 着番号:15桁／着サブアドレス:15桁 |
無し | ||
| ビットエラー 試験 |
チャンネル | B1、B2、B1+B2 | ||
| パターン | PN9､PN11､PN15､PN20､PN23､FIX（任意の16ビット） | |||
| 測定時間 | 105､106､107ビット､1分～99分（1分単位設定可能）､連続（START～STOP） | |||
| 測定内容 | ERR BIT､ERR RATE ､%ES､%SES､%DM | |||
| 測定範囲 | ERR BIT:0～9,999ビット（4桁表示、10,000ビット以上はOVER表示) ERR RATE:有効桁4桁、指数表示 %ES､%SES､%DM:小数点以下3桁表示 |
|||
| 誤り挿入 | シングル（1ビット挿入/1回 キー入力） | |||
| 通話機能 | チャンネル:B1､B2 符号化方式:μ-law（ITU-T G.711） | |||
| データモニタ | 表 示 | MONITOR MODE時:TE→NT､TE←NT両方向 B1､B2､DをHEX 16ビットにて表示 | ||
| 給電表示 | T･Rライン間制限給電検出:20V以上 | |||
| 回線状態 | 起動/停止におけるINFO信号表示(INFO0～INFO4） チャンネル使用状態表示 |
|||
| 電 源 | 電池 | 単3(1.5V)×4本 | ||
| ACアダプタ | オプションACP-311M使用（AC100V±10%、50/60Hzにて使用可能） | |||
| バックアップ時間 | 設定内容、時計のバックアップ時間は約2日間程度 | |||
| 寸法・質量 | 約H208×W96×D50mm 500g以下（乾電池含まず） | |||
| 取扱説明書 | ダウンロード（PDF） | |||
