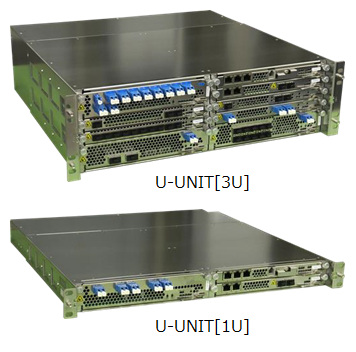

odn-630_imag
OTNプラットフォーム・システム
新製品
ODN-630

OTN(Optical Transport Network)プラットフォーム・システムは、光ネットワークをフレキシブルに構成可能であり、様々なサービス提供に柔軟に対応可能です。

装置分類
OTNプラットフォーム
接続構成
対向接続(1:1),
対向接続(1:N)
伝送路IF
1心双方向(16波)DWDM
端末側IF
1000BASE(LX/SX),
10G-LAN,
10G-WAN,
10G(STM-64),
150M(STM-1),
2.4G(STM-16),
600M(STM-4),
100GBASE,
OTU2,
OTU4
電源
DC-48V,
AC100~240V

ユニバーサル・スロット方式を採用

ベースとなるユニバーサル・ユニットに伝送路インタフェース・パッケージや回線収容パッケージ等の必要な機能を自由に実装することで、要求に沿ったシステム構築を実現

自由度の高いノード構築が可能

低速インタフェースから高速インタフェースまで、各種パッケージの組み合わせにより効率よく回線収容可能また、光SWパッケージの適用により、回線冗長が可能

1芯双方向伝送方式の採用

芯線増設なく、メトロ・アクセス領域におけるメディアコンバータの提供容量アップ、小型WDM等の容量アップと回線増強へスムーズな移行・適用が可能

SNMP・CLI・Syslog・Webを標準装備

SNMP・CLI・Syslog・Webを標準装備しており、専用OPSを準備することなく運用管理可能

遠隔監視専用パッケージ、回線収容パッケージOTU/ODU-GCCフレームによる遠隔監視が可能

遠隔監視専用パッケージまたは回線収容パッケージのOTU/ODU-GCCフレームを用いた対向局監視が可能

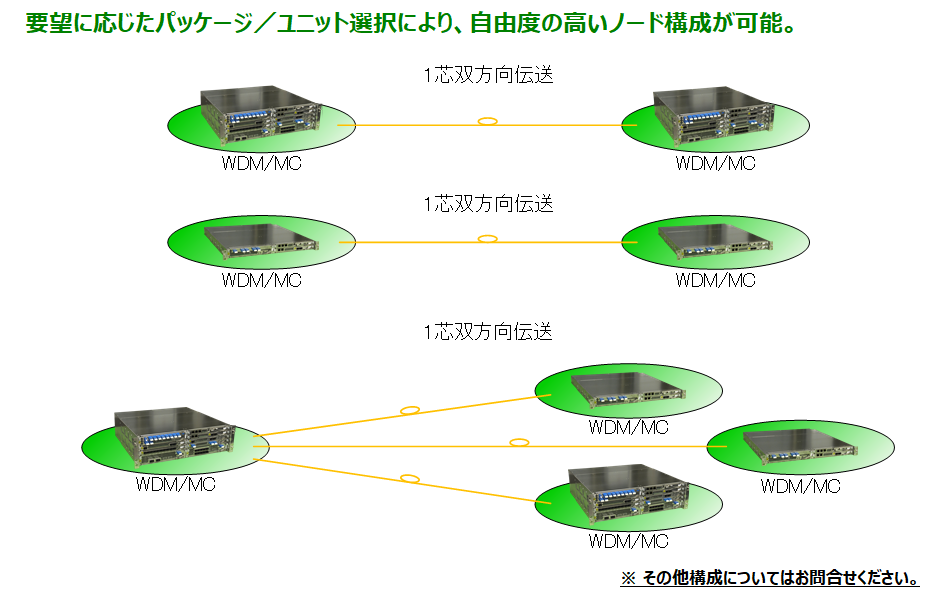

構成例

ODN-630_diagram

主な仕様

項目 仕様 備考
伝送路インタフェース

WDM:1芯16波多重伝送
MC:1芯双方向伝送

収容インタフェース

STM-1/OC-3, STM-4/OC-12, STM-16/OC-48, STM-64/OC-192
FE, 1GbE, 10GbE, 100GbE, 400GbE*1
OTU2/2e, OTU4

*1:開発中

監視制御

SNMP, Web, CLI

電源

DC-48V, AC100~240V

寸法

3U H:132.5×W:440×D:430[mm] (DC-48V)
1U H:44×W:440×D:430[mm] (DC-48V)

※仕様および外観は改良のため予告なく変更されることがあります。
