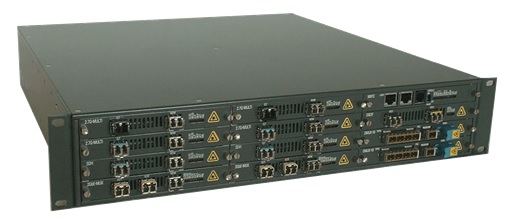

波長多重端局装置（CWDM）
ODN-623
本装置は、伝送容量1.544Mbps～9.95328GbpsまでのSDH・LAN等の各種ディジタル信号を光ファイバ1心にて最大4ch送受信8波まで多重・分離が可能です。また、1ユニットに最大2システムまで収容可能です。
装置分類
光伝送装置
接続構成
対向接続（1：1）
伝送路IF
1心双方向（8波）CWDM
端末側IF
1.5M電気（PDH）,
1.5M光（PDH）,
1000BASE（LX／SX）,
100BASE-TX,
100M（PDH）,
10G-WAN,
150M（STM-1）,
2.4G（STM-16）,
600M（STM-4）
電源
AC100V,
AC200V,
DC-24V,
DC-48V
大容量伝送・経済的なネットワークを構築
波長多重化方式を用いることにより既存光伝送路の有効利用・大容量伝送・同期網／非同期網／IP網の混在多重が可能です。
豊富なトランスポンダ・SFPモジュールラインナップ
ネットワークの高信頼化・経済性・柔軟性・高収容効率等、様々な目的に合わせたトランスポンダを豊富に用意しています。
活線挿抜対応
トランスポンダは全パッケージ活線挿抜対応としているため、システムの運用状態においてのパッケージ増減設が可能であり、他の運用回線に影響を与えることはありません。
構成例
主な仕様
| 項目 | 仕様 | 備考 |
|---|---|---|
|
収容システム数
|
最大2システム |
|
|
伝送方式
|
1心双方向 |
|
|
波長多重数
|
8波（4ch）多重 |
|
|
波長間隔
|
20nm間隔 |
|
|
使用波長帯
|
主信号：1471nm～1611nm、監視波長：1431nm～1451nm |
|
|
伝送速度
|
12.352Mbps～10.709Gbps |
|
|
送信レベル
|
-1.0dBm／ch以上（10G以外）、+4.0dBm／ch以上（10G） |
|
|
受信レベル
|
-27.0～-13.0dBm/ch以上(10G以外)、-24.0～-13.0dBm/ch以上(10G) |
|
|
許容区間損失
|
26.0dB以下 |
|
|
分散耐力
|
1600ps／nm以上 |
|
|
温度（性能保証）
|
0～+40℃ |
|
|
湿度（性能保証）
|
40～85％ |
|
|
電源入力
|
DC-24V、DC-48V、AC100V／200V |
|
|
消費電力
|
DC-48V：300W以下、DC-24V：450W以下、AC100V／200V：450VA以下 |
※仕様および外観は改良のため予告なく変更されることがあります。
