2心単体型メディアコンバーター
ODN-198B

本装置は、ツイストペアケーブルのLAN信号(10Base-T/100Base-Tx)を光ファイバ用LAN信号(100Base-Fx)にメディア変換するユーザ宅設置 タイプの単体型メディアコンバータです。光ファイバ2心を用い、LAN回線を構成します。
中距離タイプ(約20km)・長距離タイプ(約40km)の2種類があり光伝送距離に応じてシステムを構築できます。

装置分類
光伝送装置
接続構成
対向接続(1:1)
伝送路IF
100BASE-FX
端末側IF
10BASE-T,
10BASE-T/100BASE-TX
電源
AC100V

伝送路異常(光側入力断、ツイストペア側入力断)を検出し、リンクパススルー機能(LPT)が可能

ツイストペア側はマニュアル固定(10M半2重, 10M全2重, 100M半2重、 100M全2重)、オートネゴシェーション設定が可能

伝送フレームチェックあり(CRC, フレームレングスエラー/64~1522バイト)

電源状態、光側状態、ツイストペア側状態、伝送路障害をLED表示

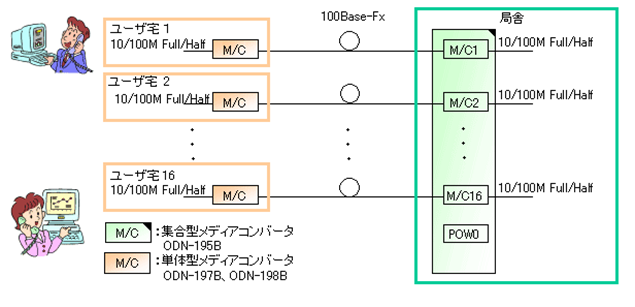

構成例

odn-198b

主な仕様

項目 仕様 備考
適合規格

IEEE802.3、IEEE802.3u準拠

伝送速度

10/100Mbps

適用波長

1.31μm

100Base-Fx 送受信レベル

中距離タイプ:送信-15~-8dBm、受信-34~-7dBm
長距離タイプ:送信-5~0dBm、受信-35~0dBm

Ether インタフェース

10Base-T、100Base-Tx(全二重・半二重)

供給電源

AC100V±10%(50Hz/60Hz、最大15VA以下)

ACアダプタによる供給

環境条件

温度0℃~40℃
湿度30%~85%

結露無きこと

形状寸法

85mm(W)×134mm(D)×29mm(H)

質量

約0.5kg

ACアダプタ含まず

※仕様および外観は改良のため予告なく変更されることがあります。
