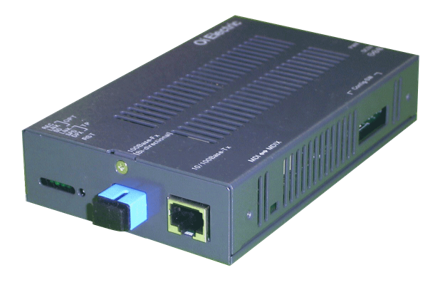

1心単体型メディアコンバーター
ODN-197B
本装置はツイストペアケーブルのLAN信号（10Base-T／100Base-Tx）を光ファイバ用LAN信号（100Base-Fx）にメディア変換するユーザ宅設置タイプの単体型メディアコンバータです。光ファイバ1心を用い、LAN回線を構成します。本装置には、中距離タイプ（約20km）・長距離タイプ（約40km）があり光伝送距離に応じてシステムを構築できます。警報転送機能（設定により無しとすることも可能）を使用することで、レイヤー2 SW-HUBの冗長機能をサポートするスパニングツリー,リンクアグリケーションに対応できます。
装置分類
光伝送装置
接続構成
対向接続（1：1）
伝送路IF
100BASE-FX
端末側IF
10BASE-T,
10BASE-T／100BASE-TX
電源
AC100V
ツイストペア側はマニュアル固定（10M半2重、10M全2重、100M半2重、100M全2重）、 オートネゴシエーション設定が可能
伝送フレームチェックあり（CRC、フレームレングスエラー（64～1522バイト））
電源状態、光側状態、ツイストペア側状態、伝送路障害をLED表示
伝送路異常（光側入力断、ツイストペア側入力断）を検出し、警報転送（リンクアラート）が可能
ブリッジ機能（内部にデータバッファあり）

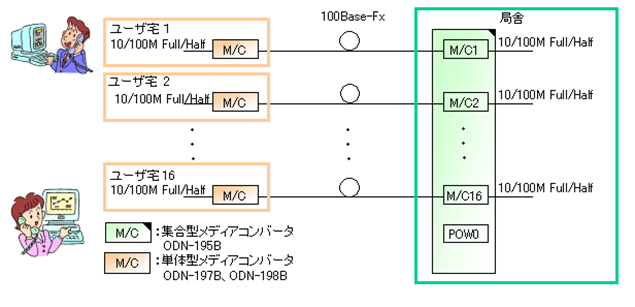

構成例
主な仕様
| 項目 | 仕様 | 備考 | |
| 適合規格 | IEEE802.3、IEEE802.3u準拠 | ||
| 伝送速度 | 10/100Mbps | ||
| 100Base-Fx | 適用波長 | 1.3um / 1.5um | |
| 符号化方式 | 4B5B＋NRZI | ||
| 光素子 | 発光：レーザダイオード、受光：フォトダイオード | ||
| 送受信レベル | 中距離タイプ：送信：-14 ～ -8 dBm、受信：-33 ～ -3 dBm | ||
| 長距離タイプ：送信：-5 ～ 0 dBm、受信：-33 ～ -3 dBm | |||
| 適用光ファイバ、コネクタ | SM型光ファイバ１心、SC型光コネクタ | ||
| Ether | インタフェース | 10Base-T（IEEE802.3）、100Base-Tx（IEEE802.3u） | |
| 符号化方式 | 4B5B＋NRZ／MLT-3 | ||
| 通信方式 | 全2重・半2重 | ||
| 適用ケーブル、コネクタ | UTPケーブル（カテゴリ5）又はSTPケーブル、RJ45コネクタ | ||
| ポート数 | １ポート | ||
| LED表示 | PWR（緑色） | 電源投入 | |
| LNK（緑色） | 100Base-Fxポート リンクアップ | ||
| SD（緑色） | 100Base-Fxポート 光入力 | ||
| LNK（緑色） | Etherポート リンクアップ | ||
| SPD（緑色） | Etherポート 100M､10M | ||
| DPX（緑色） | Etherポート 全2重、半2重､コリジョン発生 | ||
| REC（赤色） | 100Base-Fxポート リンクダウン | ||
| 供給電源 | AC100V±10%(50Hz/60Hz、最大15VA以下(AC)) | ACアダプタによる供給 | |
| 環境条件 | 温度0℃～40℃、湿度30％～85％ | 但し結露なきこと | |
| 形状寸法 | 85mm(W) × 134mm(D) × 29mm(H) | ||
| 質量 | 約 0.5kg | ACアダプタの質量含まず | |
