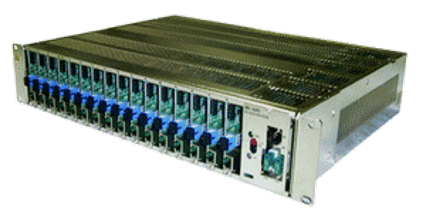

集合型メディアコンバーター
ODN-195B
本装置は、ツイストペアケーブルのLAN信号（10Base-／100Base-Tx）を光ファイバでのLAN信号（100Base-Fx）にメディア変換する局舎設置タイプの集合型メディアコンバータです。光ファイバ1心または2心を用いて送受信を行い、ユーザ宅に設置した単体型メディアコンバータと対向して回線を構成します。本装置には、中距離タイプ（約20km）・長距離タイプ（約40km）があり、光心線数・光伝送距離に応じてシステムを構築できます。
装置分類
光伝送装置
接続構成
対向接続（1：1）,
対向接続（1：N）
伝送路IF
100BASE-FX
端末側IF
10BASE-T,
10BASE-T／100BASE-TX
電源
AC100V,
AC200V,
DC-24V,
DC-48V,
DC110V
伝送路異常（光側入力断、ツイストペア側入力断）を検出し、リンクパススルー（LPT）機能が可能
1ユニット（高さ：2U）に16回線収容可能 で自然空冷を実現
ツイストペア側はマニュアル固定（10M半2重、10M全2重、100M半2重、100M全2重）、オートネゴシエーション設定が可能
伝送フレームチェックあり（CRC、フレームレングスエラー（64～1522バイト））
電源はAC100V、AC200V、DC-24V、DC-48Vを用意
ケーブルトレイ（オプション）追加でケーブル余長処理が容易

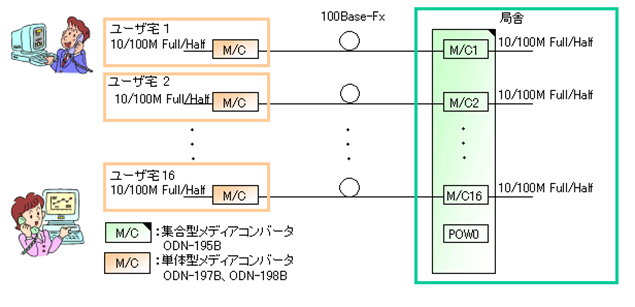

構成例
主な仕様
| 項目 | 仕様 | 備考 |
|---|---|---|
|
適合規格
|
IEEE802.3、IEEE802.3u準拠 |
|
|
伝送速度
|
10/100Mbps |
|
|
収容回線数
|
16回線(100BASE-FX、Ether各16ポート) |
|
|
適用波長
|
1.3μm/1.5μm(1心タイプ)または1.31μm(2心タイプ) |
|
|
100Base-Fx 送受信レベル
|
1心中距離タイプ：送信-14～8dBm、受信-33～-3dBm |
|
|
Ether インタフェース
|
10Base-T、100Base-Tx（全二重、半二重） |
|
|
供給電源
|
AC100V、AC200V、DC-24V、DC-48V |
|
|
環境条件
|
温度：0℃～40℃、湿度：30%～85% |
|
|
形状寸法
|
433mm(W)×331mm(D)×88mm(H) |
架固定金具、突起部含まず |
|
質量
|
約8kg |
※仕様および外観は改良のため予告なく変更されることがあります。
結露無きこと
