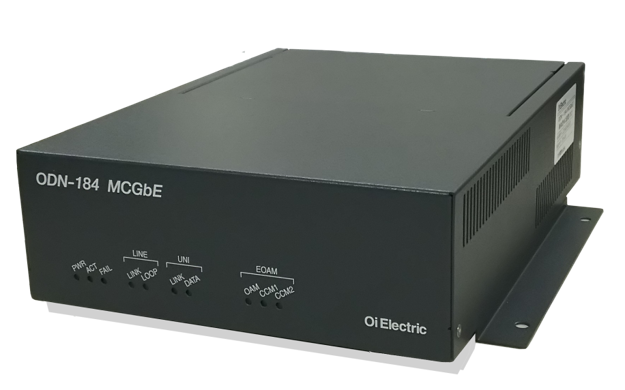

単体型メディアコンバーター
ODN-184
本装置は、FE信号またはGbE信号を1心双方向の光信号に変換する単体型メディアコンバータです。
集合型メディアコンバータ(ODN-183)と対向接続することによりシステム構成をし、イーサネットサービスを広範囲で提供可能となります。
また、本装置はFEタイプ/GbEタイプの2種類があり、供給電源についてもそれぞれAC100Vタイプ/DC-48Vタイプの2種類があります。
装置分類
光伝送装置
接続構成
対向接続(1:1)
伝送路IF
1心光(1000BASE-X)
端末側IF
1000BASE(LX/SX),
10BASE-T/100BASE-TX
電源
AC100V,
DC-24V,
DC-48V
伝送路側は100Mタイプ:バジェット38dB/1Gタイプ:バジェット31dBを確保し、80kmの長距離伝送が可能
Ethernet-OAM機能として、IEEEならびにITU-Tに準拠したCC/LB/LTを実装
TS-1000機能、SNMPによる監視機能、リンクパススルー機能を搭載
電源はAC100VタイプとDC-48Vタイプ(DC-48V、DC-24V、DC+27V)

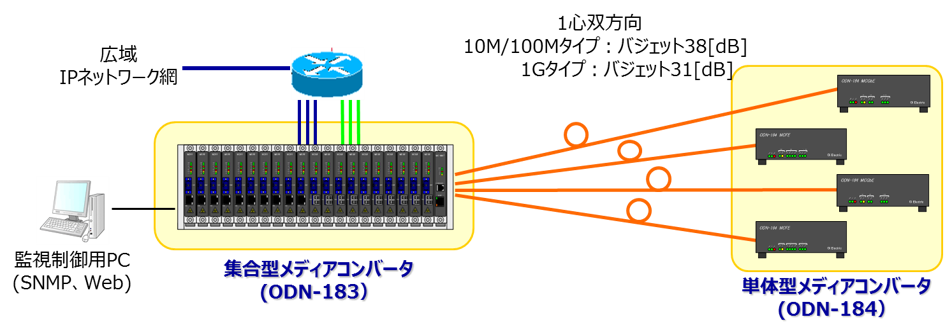

構成例

主な仕様
項 目 | 仕 様 | ||
FEタイプ | GbEタイプ | ||
伝送路インタフェース | 伝送速度 | 125Mbps | 1250Mbps |
インタフェース | 1心双方向/SC型コネクタ・SM型光ファイバ | 同左 | |
適用波長 | 送信:1490nm/受信:1570nm | 同左 | |
送信レベル | -1.0~+4.0dBm (バジェット38dB) |
+1.0~+4.0dBm (バジェット31dB) |
|
受信レベル | -39.0~-10.0dBm (バジェット38dB) |
-30.0~10.0dBm (バジェット31dB) |
|
UNIインタフェース | インタフェース | 10BASE-T/100BASE-TX | 1000BASE-LX/SX/T |
通信モード | ・オートネゴシエーション ・固定(10M/100M、全二重/半二重) |
・オートネゴシエーション ・1000M全二重 |
|
最大フレームサイズ | 9000Bytes | 9600Bytes | |
コネクタ形状 | RJ-45 | LC型コネクタ RJ-45(1000BASE-Tのみ) |
|
供給電源 | AC100V/DC-48V | 同左 | |
消費電力 | AC100V:12VA以下/DC-48V:10W以下 | 同左 | |
環境条件 | 温度:0~+40℃、湿度:30~85% | 同左 | |
外形寸法 | 65.5(H)×185(W)×250(D)mm以下 (突起部除く) | 同左 | |
質量 | 3kg以下 | 同左 |
