1心双方向 16波 波長多重システム（WDM）
ODN-181
本システムは、光伝送路のC-Band帯を用いてSDH系であるSTM-1／4／16／64、Ethernet信号であるGbE、10G-LAN、100G-LANを効率よく収容し、1心双方向伝送にて最大16波（片方向8波）まで波長多重が可能です。
装置分類
光伝送装置
接続構成
対向接続（1：1）
伝送路IF
1心双方向（16波）DWDM
端末側IF
1000BASE（LX／SX）,
10G-LAN,
10G（STM-64）,
150M（STM-1）,
2.4G（STM-16）,
600M（STM-4）
電源
AC100V,
AC200V,
DC-48V
150M～100Gbpsの高収容効率化を考慮したシステム設計
多重トランスポンダにより多様なインタフェースを効率よく収容します。

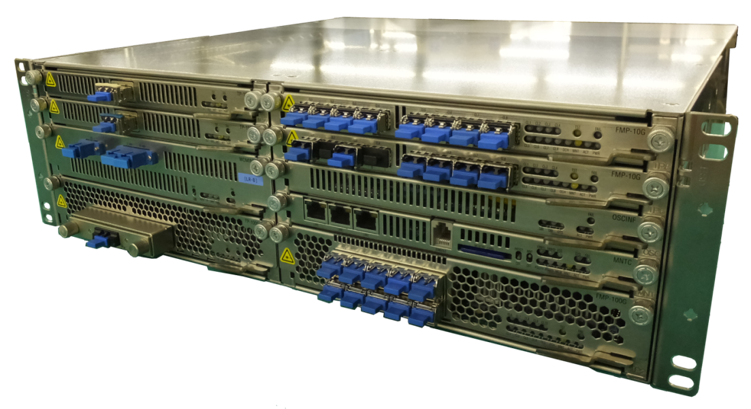

高さ3Uのコンパクト筐体に、100Gインタフェースを最大4回線収容可能
1心双方向・10G×16波WDMシステムに、100Gトランスポンダを実装するだけでアップグレード可
多重区間許容損失は従来スペックと同様であり、多重区間の再構築が不要です。 波長分散・PMDを自動的に補償し、初期導入・ルート変更にも迅速に対応します。
100Gトランスポンダと10Gトランスポンダの混在収容が可能
必要最低限でのスモール・スタート、将来的なアップグレードが可能です。
適用伝送路損失に応じて波長多重インタフェースを2種類用意

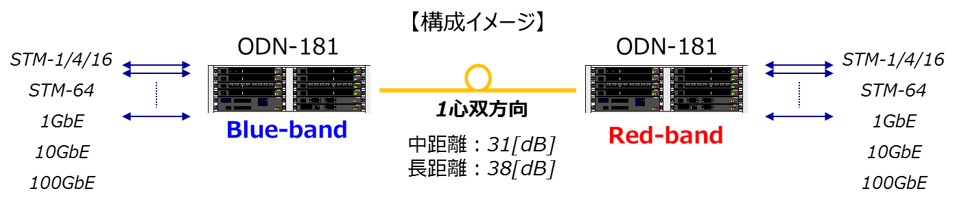

C-Band帯(1550nm帯)の短波長側を多重するBlue-bandタイプと、長波長側を多重するRed-bandタイプの組合せにて構成
構成例
主な仕様
| 項目 | 仕様 | 備考 |
|---|---|---|
|
温度
|
0℃～+40℃ |
|
|
湿度
|
20%～85% |
|
|
電源入力
|
DC-48V（+5／-6V）、AC100／200V （±10%） |
|
|
消費電力
|
DC-48V：450W（100G フル実装の場合600W）、 AC100-200V：520VA |
|
|
外形寸法
|
440（W）×132（H）×430（D）mm |
AC電源の場合、480（D）mm |
|
収容トランスポンダ
|
①TP-10G STM-64／10GbEを1ポート収容する |
③、④はDC-48Vのみ適用 |
|
波長多重数
|
最大16波（送信8波+受信8波） |
|
|
波長多重側出力レベル
|
Type-MR：0.0～+4.0dBm／波 |
|
|
波長多重側入力レベル
|
Type-MR／LR：-31.0～-10.0dBm／波 |
|
|
管理方式
|
SNMP、Web、telnet |
※仕様および外観は改良のため予告なく変更されることがあります。
二重化構造
