映像信号光伝送装置
WL-880DST/WL-880DSR
WL-880DST/WL-880DSRは、アナログ映像信号（NTSC） 8chをシングルモードファイバ1心を用いて伝送する光伝送装置です。
旧メルコテクノレックス製品
装置分類
旧メルコテクノレックス製品
接続構成
対向接続（1：1）
伝送路IF
1心光
端末側IF
NTSC
電源
AC100V
アナログ映像信号（NTSC）8chを光波長多重技術により 光ファイバ1心で伝送します。
SM–9.2/125 1心
最大伝送距離（参考値）：12km
※お使いになる光ファイバの状態によって伝送距離が短くなる場合がございます。

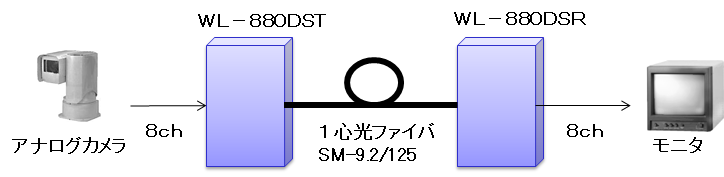

構成例
主な仕様
| 項目 | 仕様 | 備考 |
|---|---|---|
|
映像信号
|
||
|
伝送信号
|
NTSC8ch 片方向 コネクタ ： BNC |
|
|
入出力インターフェース
|
1Vp-p ± 0.1V / 75Ω |
|
|
伝送帯域
|
4.2MHz |
|
|
SN比、DG／DP
|
42 dB以上、 8 % / 5゜以下 |
|
|
光信号
|
||
|
光信号変調方式
|
PFM-IM方式 |
|
|
発光素子／発光波長
|
LD / 1.47μm ～ 1.61μm 帯(8波長) |
|
|
受光素子
|
PD |
|
|
適合光ファイバ
|
SM–9.2 / 125 1心 |
|
|
適合光コネクタ
|
ST形、SC形、FC形 |
|
|
電源･その他
|
||
|
所要電源／消費電力
|
AC100V ± 10V / 20W 以下 |
|
|
使用温度／保存温度
|
0℃ ～ 50℃ / -10℃ ～ 60℃ |
|
|
外形寸法
|
430W × 300D × 88H（mm） |
※仕様および外観は改良のため予告なく変更されることがあります。
副番による選択
