映像・制御信号光伝送装置
PL-3971シリーズ
PL-3971シリーズは アナログ映像信号（NTSC）1chと 制御信号1chを光ファイバを用いて伝送する光伝送装置です。
旧メルコテクノレックス製品
装置分類
旧メルコテクノレックス製品
接続構成
対向接続（1：1）
伝送路IF
1心光
端末側IF
シリアル,
NTSC
電源
AC100V
アナログ映像信号（NTSC）1chと制御信号を伝送します。
最大伝送距離（参考値）：SM 40km GI 5km
※お使いになる光ファイバの状態によって伝送距離が短くなる場合がございます。

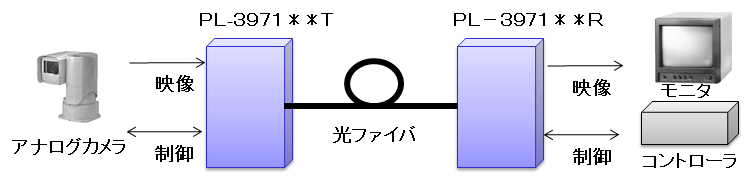

構成例
主な仕様
| 項目 | 仕様 | 備考 |
|---|---|---|
|
映像信号
|
||
|
伝送信号
|
NTSC 1ch片方向 コネクタ ： BNC |
|
|
入出力インターフェース
|
1Vp-p ± 0.1V / 75Ω |
|
|
伝送帯域
|
6MHz |
|
|
SN比、DG／DP
|
45dB以上、 5 % / 3゜以下 |
|
|
制御信号
|
||
|
伝送信号
|
RS-485、RS-232C、RS-422、2接点 双方向 |
|
|
伝送速度
|
DC ～ 19.2kbps 接点 ： DC ～ 100bps |
|
|
光信号
|
||
|
光信号変調方式
|
PFM-IM方式 |
|
|
発光素子／発光波長
|
LD / 1.3μm帯 LED / 1.3μm帯（PL-3971GＴのみ） |
|
|
受光素子
|
PD |
|
|
適合光ファイバ
|
SM–9.2 / 125、GI–50 / 125 |
副番による選択 |
|
適合光ファイバ心数
|
1心、2心 |
副番による選択 |
|
適合光コネクタ
|
ST形、SC形、FC形 |
副番による選択 |
|
電源･その他
|
||
|
所要電源／消費電力
|
AC100V ± 10V / 10W 以下 |
|
|
使用温度／保存温度
|
-10℃ ～ 60℃ / -20℃ ～ 70℃ |
|
|
外形寸法
|
210W × 280D × 44H（mm） |
|
|
|
||
|
オプション品
|
取付金具 |
※仕様および外観は改良のため予告なく変更されることがあります。

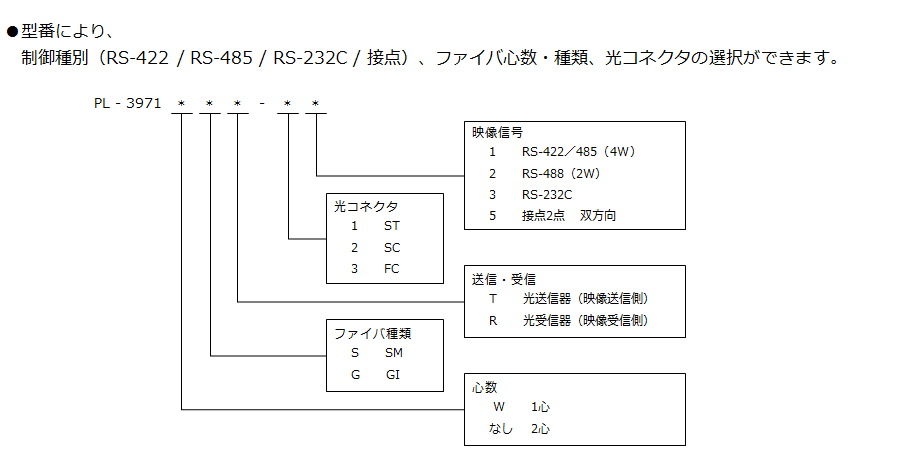

副番による選択
