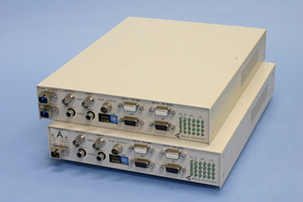

映像・音声・制御・接点信号光伝送装置
PL-364シリーズ
PL-364シリーズは アナログ映像信号（NTSC）1chと 制御信号1ch 音声信号1ch 接点信号8点を光ファイバを用いて伝送する光伝送装置です。
旧メルコテクノレックス製品
装置分類
旧メルコテクノレックス製品
接続構成
対向接続（1：1）
伝送路IF
1心光
端末側IF
接点,
シリアル,
NTSC
電源
AC100V
アナログ映像信号（NTSC）1ch 制御信号1ch 音声信号1ch 接点信号8点を双方向に伝送します。
最大伝送距離（参考値）：SM 40km GI 5km
※お使いになる光ファイバの状態によって伝送距離が短くなる場合がございます。
伝送する制御種別（RS-422/RS-485/RS-232C）はスイッチ選択式

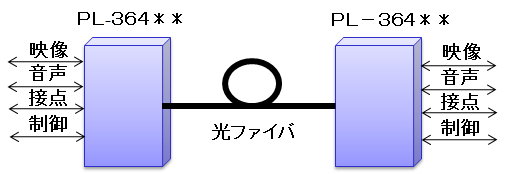

構成例
主な仕様
| 項目 | 仕様 | 備考 |
|---|---|---|
|
映像信号
|
||
|
伝送信号
|
NTSC 1ch 双方向 コネクタ：BNC |
|
|
伝送帯域
|
6MHz |
|
|
音声信号
|
||
|
チャンネル数
|
音声1ch（不平衡） 双方向 コネクタ：RCA（ピンジャック） |
|
|
入出力インターフェース
|
入力インピーダンス ： 10kΩ 以上、600Ω |
|
|
伝送帯域
|
15kHz |
|
|
制御信号
|
||
|
伝送信号
|
RS-485 / RS-422 （4線式）、RS-485 （2線式）、RS-232C |
前面スイッチで選択 |
|
伝送速度
|
DC ～ 38.4kbps |
|
|
接点信号
|
||
|
接点数
|
8接点 双方向 コネクタ ： Dサブ9ピン（メス） |
勘合ネジ ： M2.6 |
|
光信号
|
||
|
光信号変調方式
|
PFM–IM方式 |
|
|
適合光ファイバ
|
SM–9.2 / 125、GI–50 / 125 |

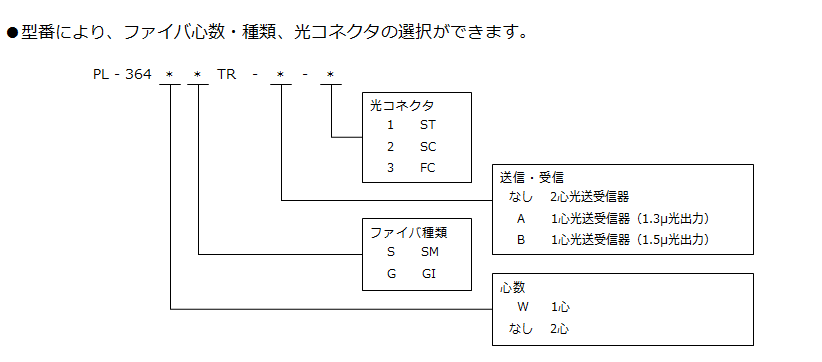

副番による選択 |
|
適合光ファイバ心数
|
1心、2心 |
副番による選択 |
|
適合光コネクタ
|
ST形、SC形、FC形 |
副番による選択 |
|
電源･その他
|
||
|
所要電源／消費電力
|
AC100V ± 10V / 12W 以下 |
電源出力DC12V未使用時 |
|
使用温度／保存温度
|
0℃ ～ 50℃ / -10℃ ～ 60℃ |
|
|
外形寸法
|
210W × 280D × 44H（mm） |
|
|
|
||
|
オプション品
|
取付金具 |
※仕様および外観は改良のため予告なく変更されることがあります。
