映像（制御重畳）光伝送装置
PL-3191T/R
PL-3191T/Rは アナログ映像信号（NTSC）1chに制御信号が重畳されている信号を光ファイバを用いて伝送する光伝送装置です。
三菱電機製カメラ（CIT-7300相当）に対応しています。
旧メルコテクノレックス製品
装置分類
旧メルコテクノレックス製品
接続構成
対向接続（1：1）
伝送路IF
1心光
端末側IF
NTSC
電源
AC100V
アナログ映像信号（NTSC）1chと制御信号が重畳された信号を伝送します。
適合ファイバ：SM–9.2/125 または GI–50/125
最大伝送距離（参考値）：1.2km
※お使いになる光ファイバ の状態によって伝送距離が短くなる場合がございます。
対応カメラ：三菱電機製カメラ（CIT–7300相当）
※電源は重畳できません。電源はカットしてください。

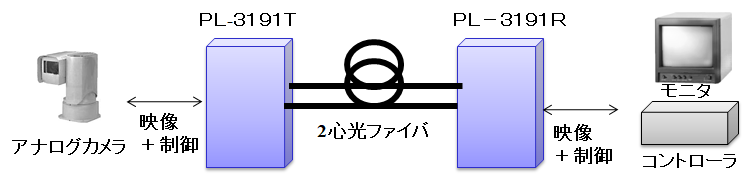

構成例
主な仕様
| 項目 | 仕様 | 備考 |
|---|---|---|
|
映像信号
|
||
|
伝送信号
|
NTSC 1ch片方向 コネクタ ： BNC |
|
|
入出力インターフェース
|
1Vp-p ± 0.1V / 75Ω |
|
|
伝送帯域
|
4.2MHz |
|
|
SN比、DG／DP
|
45dB以上、 8 % / 5゜以下 |
|
|
光信号
|
||
|
光信号変調方式
|
PFM-IM方式 |
|
|
発光素子／発光波長
|
LD / 1.3μm帯 |
|
|
受光素子
|
PD |
|
|
適合光ファイバ
|
SM–9.2 / 125 または GI–50 / 125 |
|
|
適合光ファイバ心数
|
2心 |
|
|
適合光コネクタ
|
ST形、SC形、FC形 |

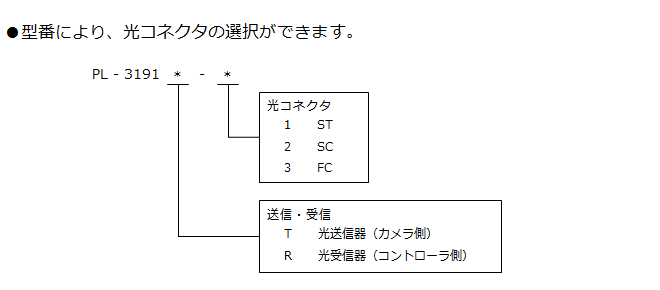

副番による選択 |
|
電源･その他
|
||
|
所要電源／消費電力
|
AC100V ± 10V / 12W 以下 |
|
|
使用温度／保存温度
|
0℃ ～ 50℃ / -10℃ ～ 60℃ |
|
|
外形寸法
|
210W × 280D × 44H（mm） |
|
|
|
||
|
オプション品
|
取付金具 |
※仕様および外観は改良のため予告なく変更されることがあります。
電源重畳は対応不可
