映像信号光伝送装置
PL-252シリーズ
PL-252は アナログ映像信号（NTSC）1chを光ファイバを用いて伝送する光伝送装置です。
旧メルコテクノレックス製品
装置分類
旧メルコテクノレックス製品
接続構成
対向接続（1：1）
伝送路IF
1心光
端末側IF
NTSC
電源
AC100V
アナログ映像信号（NTSC）1chを片方向に伝送します。
最大伝送距離（参考値）：GI 4km SM 40km
※お使いになるファイバの状態によって伝送距離が短くなる場合がございます。

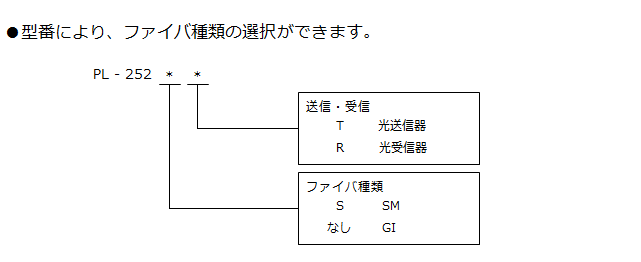

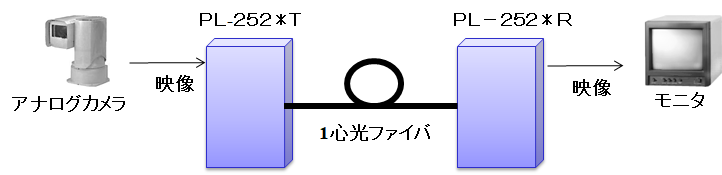

構成例
主な仕様
| 項目 | 仕様 | 備考 |
|---|---|---|
|
映像信号
|
||
|
伝送信号
|
NTSC 1ch 片方向 コネクタ ： BNC |
|
|
入出力インターフェース
|
1Vp-p ± 0.1V / 75Ω |
|
|
伝送帯域
|
6MHz |
|
|
SN比、DG／DP
|
45dB 以上、8% / 5゜ 以下 |
|
|
光信号
|
||
|
光信号変調方式
|
PFM-IM方式 |
|
|
発光素子／発光波長
|
LED / 1.3μm帯 （PL-252T） LD / 1.3μm帯 （PL-252ST） |
|
|
受光素子
|
PD |
|
|
適合光ファイバ
|
GI-50 / 125 （PL-252T / R） SM-9.2 / 125（PL-252ST / SR） |
|
|
適合光ファイバ心数
|
1心 |
|
|
適合光コネクタ
|
FC形 |
|
|
電源･その他
|
||
|
所要電源／消費電力
|
AC100V ± 10V / 10W 以下 |
|
|
使用温度／保存温度
|
-10℃ ～ 60℃ / -20℃ ～ 70℃ |
|
|
外形寸法
|
150W × 180D × 30H（mm） |
※仕様および外観は改良のため予告なく変更されることがあります。
