ハイビジョンHD-SDI光伝送装置
ML-2004-GT/GR
ML–2004–GT/GRは HD-SDI・SD–SDI信号を光ファイバを用いて伝送する光伝送装置です。
旧メルコテクノレックス製品
装置分類
旧メルコテクノレックス製品
接続構成
対向接続（1：1）
伝送路IF
1心光
端末側IF
同軸（映像）
電源
DC5V,
ACアダプター
HD–SDIまたはSD–SDI信号1chをGIファイバで片方向に伝送します。
適合ファイバ：GI–50/125
最大伝送距離（参考値）：420m
※お使いになる光ファイバの状態によって伝送距離が短くなる場合がございます。
HD–SDI、SD–SDI機能、リクロック機能、イコライズ機能、パソロジカル信号対応

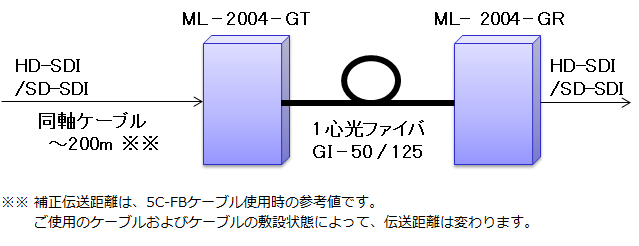

構成例
主な仕様
| 項目 | 仕様 | 備考 |
|---|---|---|
|
映像信号
|
||
|
伝送信号
|
HD-SDI(1.485Gbps、1.485 / 1.001Gbps） SD-SDI(270Mbps) |
|
|
コネクタ
|
BNC 75Ω |
|
|
補正伝送距離
|
参考値※※ HD-SDI ： 200m、SD-SDI ： 400m ※※ 補正伝送距離は、5C-FB ケーブル使用時の参考値です。ご使用のケーブルおよびケーブルの敷設状態によって、伝送距離は変わります。 |
|
|
出力レベル
|
800 mVp-p |
|
|
光信号
|
||
|
発光素子／発光波長
|
LD / 1.3μm帯 |
|
|
受光素子
|
PD |
|
|
適合光ファイバ
|
GI-50 / 125 |
|
|
適合光ファイバ心数
|
1心 |
|
|
適合光コネクタ
|
SC形 |
|
|
電源･その他
|
||
|
所要電源／消費電流
|
DC+5V ± 5% / 600mA 以下 |

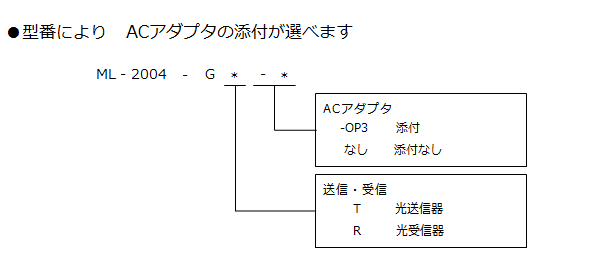

オプション ACアダプタ |
|
使用温度／保存温度
|
-10℃ ～ 60℃ / -20℃ ～ 70℃ |
|
|
外形寸法
|
94W × 120D × 24.6Ｈ（mm） |
※仕様および外観は改良のため予告なく変更されることがあります。
