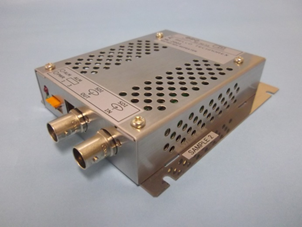

ハイビジョンHD-SDI電気延長器
ML-2001
ML-2001は HD-SDI・SD–SDI信号を中継再生し 再送する電気延長器です。同軸ケーブルを伝送して減衰した信号を補正する機能を内蔵してます。
旧メルコテクノレックス製品
装置分類
旧メルコテクノレックス製品
接続構成
タンデム接続
伝送路IF
同軸（映像）
端末側IF
同軸（映像）
電源
DC5V
同軸ケーブルを伝送して減衰したHD-SDIまたはSD–SDI信号を再生します。
最大補正距離（参考値 5C–FB）：200m
HD–SDI、SD–SDI機能、リクロック機能、イコライズ機能、パソロジカル信号対応

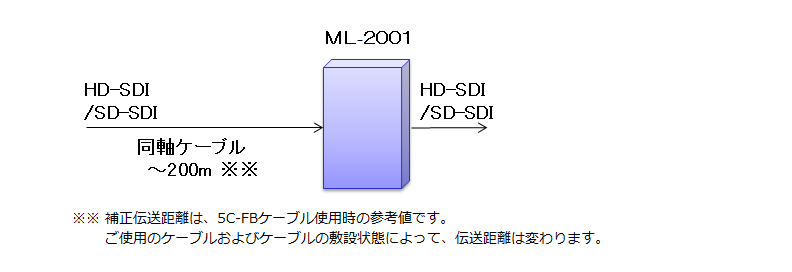

構成例
主な仕様
| 項目 | 仕様 | 備考 |
|---|---|---|
|
映像信号
|
||
|
伝送信号
|
HD-SDI（1.485Gbps、1.485 / 1.001Gbps） SD-SDI（270Mbps） |
|
|
コネクタ
|
BNC 75Ω |
|
|
補正伝送距離
|
参考値※※ HD-SDI ： 200m 、 SD-SDI ： 400m ※※ 補正伝送距離は、5C-FB ケーブル使用時の参考値です。ご使用のケーブルおよびケーブルの敷設状態によって、伝送距離は変わります。 |
|
|
出力レベル
|
800 mVp-p |
|
|
電源･その他
|
||
|
所要電源／消費電流
|
DC+5V ± 5% / 600mA 以下 |

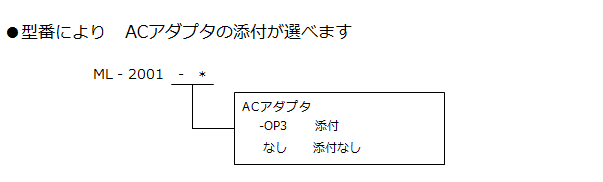

オプション ACアダプタ |
|
使用温度／保存温度
|
-10℃ ～ 60℃ / -20℃ ～ 70℃ |
|
|
外形寸法
|
94W × 120D × 24.6Ｈ（mm） |
※仕様および外観は改良のため予告なく変更されることがあります。
同軸補正距離
