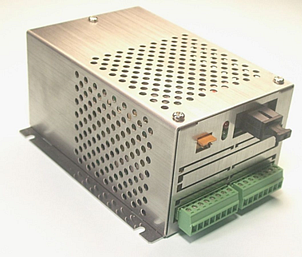

計装信号光伝送装置
ML-1x10シリーズ
ML-1x10シリーズは 計装信号（4-20ｍＡ/0-5V/±10Ｖ）8chを光伝送する伝送装置です。
旧メルコテクノレックス製品
装置分類
旧メルコテクノレックス製品
接続構成
対向接続（1：1）
伝送路IF
1心光
端末側IF
アナログ
電源
DC+24V
小型
最大伝送距離：40km（SMファイバ時参考値）

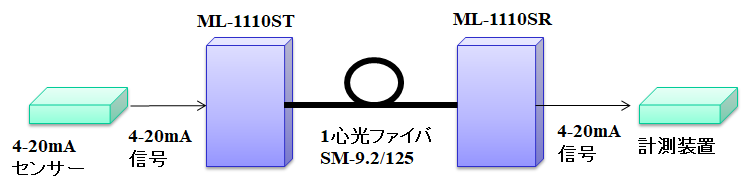

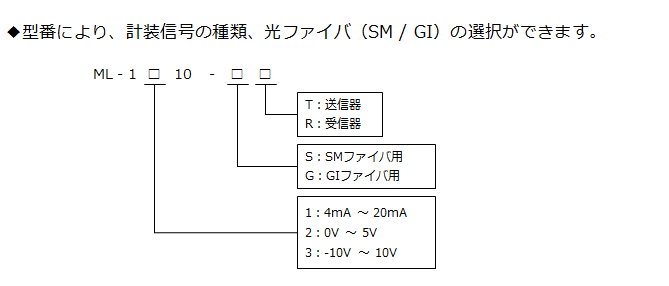

構成例
主な仕様
| 項目 | 仕様 | 備考 |
|---|---|---|
|
伝送信号
|
ML-1110 ： 4mA ～ 20mA 8ch ML-1210 ： 0V ～ 5V 8ch ML-1310 ： -10V ～ 10V 8ch |
|
|
伝送帯域
|
DC ～ 1kHz |
|
|
フルレンジ誤差
|
0.5 % 以下 （DCの伝送レベル差） |
|
|
オフセット誤差
|
0.5 % 以下 （DCの伝送レベル差） |
|
|
適合光ファイバ
|
S ： SM-9.2 / 125、1心 ～40km* G ： GI-50 / 125、1心 ～5km* *）伝送距離は参考値です。お使いになる光ファイバの状態によって伝送距離が短くなる場合がございます。 |
|
|
発光素子／発光波長
|
LD / 1.3μｍ |
|
|
受光素子
|
PD |
|
|
光出力レベル
|
S ： -12 ～ -6dBm G ： -10 ～ 0dBm |
|
|
受光レベル
|
S ： -32 ～ -6dBm G ： -28 ～ 0dBm |
|
|
LED表示部
|
電源入力時 ： パワー表示灯（緑）点灯 光信号断時 ： ALM表示灯（赤）点灯 （受信器のみ） ﾌﾚｰﾑ / CRC ｴﾗｰ時 ： ALM表示灯（赤）点滅 （受信器のみ） |
|
|
使用温度
|
-10℃ ～ 60℃ |
|
|
所要電源
|
DC+24V±6V / 400mA以下 |
|
|
外形寸法
|
94(W)×120(D)×60(H)mm |
|
|
重量
|
約600ｇ |
|
|
|
||
|
オプション品
|
取付金具 |
※仕様および外観は改良のため予告なく変更されることがあります。
コネクタ：端子台（XW4A-08B1-H1）
