音声・接点信号光伝送装置
ML-1707/ML-1711
ML–1707/ML–1711は 音声信号と接点信号を光ファイバを用いて伝送する光伝送装置です。
旧メルコテクノレックス製品
装置分類
旧メルコテクノレックス製品
接続構成
対向接続（1：1）
伝送路IF
1心光
端末側IF
接点,
音声
電源
AC100V
音声信号と接点信号を1心の光ファイバを用いて双方向に伝送します。
ML-1707：音声2ch・接点32点 双方向伝送
ML-1711：音声4ch・接点32点 双方向伝送
最大伝送距離（参考値）：SM 40km GI 5km
※お使いになる光ファイバの状態によって伝送距離が短くなる場合がございます。

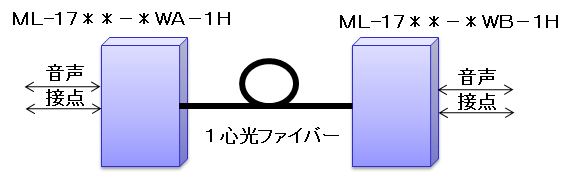

構成例
主な仕様
| 項目 | 仕様 | 備考 |
|---|---|---|
|
音声信号
|
||
|
チャンネル数
|
2ch 双方向 または 4ch双方向 コネクタ：端子台（XW4A-06B1-H1） |
|
|
入出力インターフェース
|
平衡入出力 入力インピーダンス ： 600Ω |
|
|
伝送帯域
|
50Hz ～ 20kHz |
|
|
接点信号
|
||
|
伝送信号
|
32接点 双方向 コネクタ ： Dサブ37ピン（メス） |
勘合ネジ ： M2.6 |
|
光信号
|
||
|
発光素子／発光波長
|
LD / 1.3μm帯（Aタイプ） 1.5μm帯（Bタイプ） |
|
|
受光素子
|
PD |
|
|
適合光ファイバ
|
SM–9.2 / 125 もしくは GI–50 / 125 |
副番による選択 |
|
適合光ファイバ心数
|
1心 |
|
|
適合光コネクタ
|
SC形 |
|
|
電源･その他
|
||
|
所要電源／消費電力
|
AC100V ± 10V / 10W以下 |
|
|
使用温度／保存温度
|
0 ℃ ～ 50 ℃ / -10 ℃ ～ 60 ℃ |
|
|
外形寸法
|
210W × 281D × 42H（mm） |
|
|
|
||
|
オプション品
|
取付金具 |
※仕様および外観は改良のため予告なく変更されることがあります。

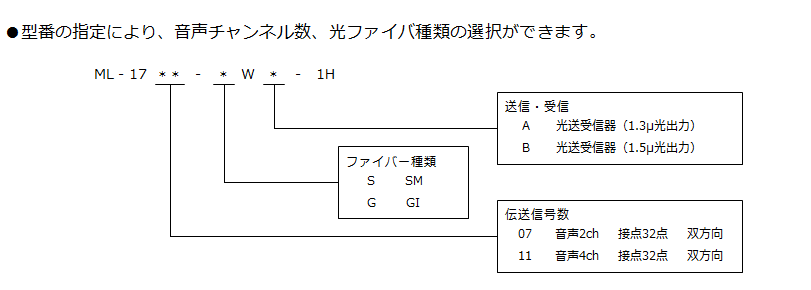

副番による選択
