接点信号光伝送装置
ML-16シリーズ
ML-16シリーズは 接点信号を光ファイバを用いて伝送する光伝送装置です。
旧メルコテクノレックス製品
装置分類
旧メルコテクノレックス製品
接続構成
対向接続（1：1）
伝送路IF
1心光
端末側IF
接点
電源
AC100V,
DC5V
接点信号を光伝送します。
最大伝送距離（参考値）：GI 5km SM 40km SM 58km（長距離版）
※お使いになる光ファイバの状態によって伝送距離が短くなる場合がございます。

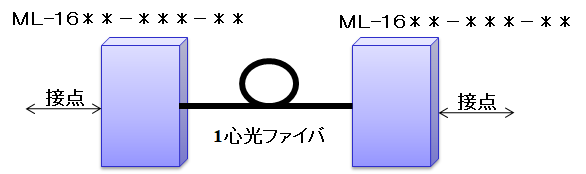

構成例
主な仕様
| 項目 | 仕様 | 備考 |
|---|---|---|
|
接点信号
|
||
|
接点数
|
32接点（片、双）、64接点（片、双）、128接点（片） コネクタ：Dサブ37ピン（メス） |
|
|
入出力レベル
|
フォトカプラ入力 / 半導体リレー出力 |
|
|
光信号
|
||
|
発光素子／発光波長
|
LD / 1.3μm帯 1.5μm帯（双方向のBタイプ） |
|
|
受光素子
|
PD |
|
|
適合光ファイバ
|
SM–9.2 / 125 もしくは GI–50 / 125 |
副番による選択 |
|
適合光ファイバ心数
|
1心 |
|
|
適合光コネクタ
|
SC形 |
|
|
電源･その他
|
||
|
所要電源／消費電力 （消費電流）
|
AC100V ± 10V / 10Ｗ以下 DC+5V ± 5% / 400mA以下 DC+5V ± 5% / 800mA以下
|
AC100VおよびDC5Vは、副番による選択 32点片方向のDC5Vタイプ 32点双方向および64点片方向のDC5Vタイプ |
|
使用温度／保存温度
|
0℃ ～ 50℃ / -10℃ ～ 60℃ -10℃ ～ 60℃ / -20℃ ～ 70℃ |
AC100Vタイプ DC5Vタイプ |
|
外形寸法
|
210W × 281D × 42H（mm） 94W × 120D × 40H（mm） 94W × 120D × 60H（mm） |
AC100Vタイプ 32点片方向のDC5Vタイプ 32点双方向および64点片方向のDC5Vタイプ |
|
|
||
|
オプション品
|
取付金具 |
※仕様および外観は改良のため予告なく変更されることがあります。

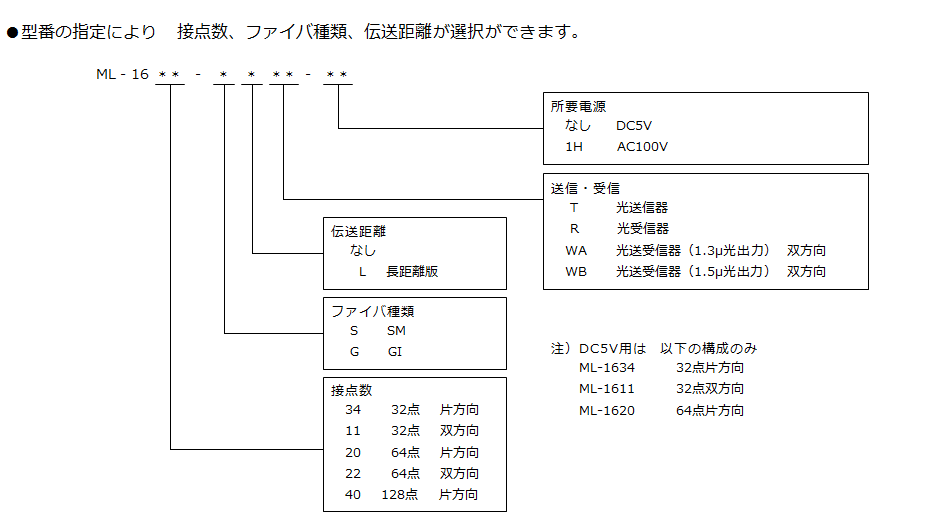

副番による選択
勘合ネジ：M2.6
