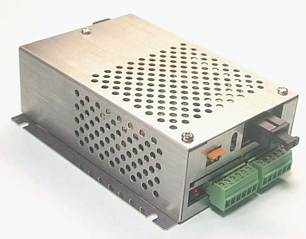

音声信号光伝送装置
ML-15シリーズ
ML-15シリーズは音声信号を光ファイバを用いて伝送する光伝送装置です。
旧メルコテクノレックス製品
装置分類
旧メルコテクノレックス製品

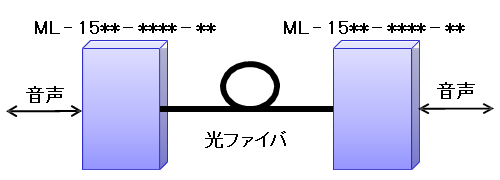

接続構成
対向接続（1：1）
伝送路IF
1心光
端末側IF
音声
伝送路IF
2心光
端末側IF
音声
電源
AC100V,
DC5V
音声信号を光伝送します。
最大伝送距離（参考値）：GI 5km SM 40km SM（長距離版） 58km ※
※）お使いになる光ファイバの状態によって伝送距離が短くなる場合がございます。
構成例
主な仕様
| 項目 | 仕様 | 備考 |
|---|---|---|
|
音声信号
|
||
|
チャンネル数
|
2ch もしくは 4ch |
|
|
入出力レベル
|
不平衡 0dBu（0.78 Vrms） / 10kΩ |
副番による選択 |
|
伝送帯域
|
50Hz ～ 20kHz |
|
|
光信号
|
||
|
発光素子/ 発光波長
|
LD / 1.3μm帯 1.5μm帯（1心双方向のBタイプ） |
|
|
受光素子
|
PD |
|
|
適合光ファイバ
|
SM-9.2 / 125 もしくは GI-50 / 125 |
副番による選択 |
|
適合光ファイバ心数
|
1心 もしくは 2心 |
副番による選択 |
|
適合光コネクタ
|
SC形 |
|
|
電源･その他
|
||
|
所要電源 / 消費電力（消費電流）
|
AC100V ± 10V / 10Ｗ 以下 |
副番による選択 DC5Vタイプは、音声 2chのみ |
|
使用温度 / 保存温度
|
0℃ ～ 50℃ / -10℃ ～ 60℃ |
AC100Vタイプ |
|
外形寸法
|
210W × 281D × 42H（mm） |
AC100Vタイプ |
|
|
||
|
オプション品
|
取付金具 |
※仕様および外観は改良のため予告なく変更されることがあります。

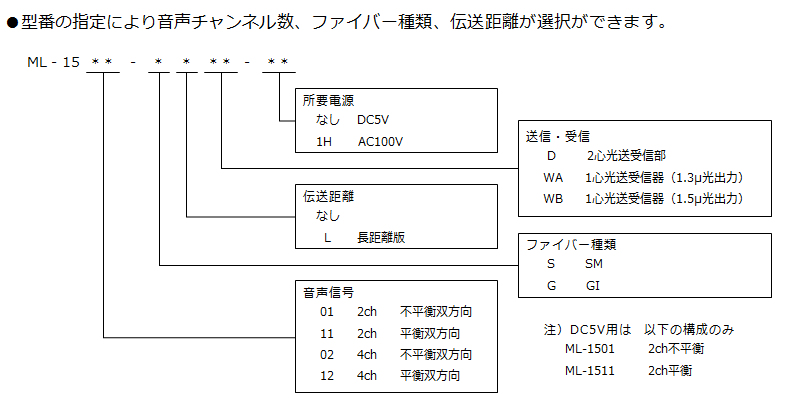

副番による選択
