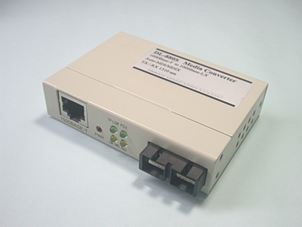

DL-880S
1000BASE-T/LX メディアコンバータ
DL-880S

DL-880Sは 1000BASE-Tの信号を1000BASE-LXの信号に変換してシングルモードファイバ2心を用いて光伝送する装置です。



 旧メルコテクノレックス製品

装置分類
旧メルコテクノレックス製品
接続構成
対向接続(1:1)
伝送路IF
光(Ethernet)
端末側IF
電気(Ethernet)
電源
ACアダプター

リンク・スルー機能を搭載していますので、障害時にはリンクダウンを自動検出します。

SM-9.2/125 2心

最大伝送距離:40km(参考値)

AUTO-MDI/MDI-X対応

フルデュプレックス対応

Link-through対応

RoHS対応品

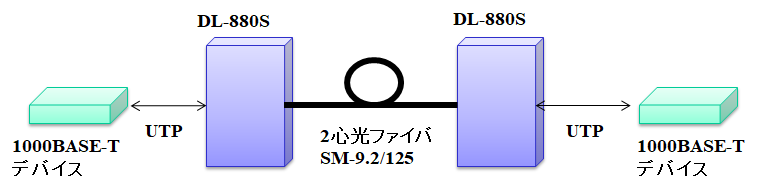

構成例

DL-880S構成例

主な仕様

項目 仕様 備考
ユーザポート

1000BASE-T(RJ-45コネクタ) : ~ 100m

伝送ポート

1000BASE-LX(SCコネクタ) : ~ 40km*

*)伝送距離は参考値です。お使いになる光ファイバの状態によって伝送距離が短くなる場合がございます。

適合光ファイバ

SM-9.2 / 125、2心

発光素子/発光波長

LD / 1.3μm

受光素子

PD

光出力レベル

-3dBm ~ +2dBm

受光レベル

-23dBm ~ -4dBm

LED表示部

PWR    (赤):電源供給時に点灯
TP-LNK  (緑):1000BASE-Tポート リンク時に点灯
LNK-THRU  (橙):Link-Through時に点灯
FDX     (緑):Full Duplex時に点灯
SD     (橙):光信号検出時に点灯

使用温度

-10℃ ~ 60℃

所要電源

DC+5V(0.6A)  外部ACアダプタ付

外形寸法

84(W)×60(D)×20(H)mm

重量

約170g


オプション品

集合型ラック

※仕様および外観は改良のため予告なく変更されることがあります。
