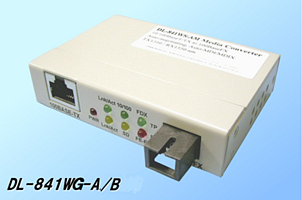

DL-841WG
100BASE-TX/FX メディアコンバータ
DL-841WG-A/DL-841WG-B

DL-841WGは 10BASE-T、100BASE-TXの信号を100BASE-FXの信号に変換して マルチモードファイバ（GI）1心を用いて光伝送する装置です。



 旧メルコテクノレックス製品

装置分類
旧メルコテクノレックス製品
接続構成
対向接続（1：1）
伝送路IF
光（Ethernet）
端末側IF
電気（Ethernet）
電源
ACアダプター

リンクパス･スルー機能を搭載していますので、障害時にはリンクダウンを自動検出します。

GI-50/125　1心

最大伝送距離　10km（参考値）

Auto Negotiation

AUTO-MDIX

リンクパス･スルー

ファー･エンド･フォルト

RoHS対応品

構成例

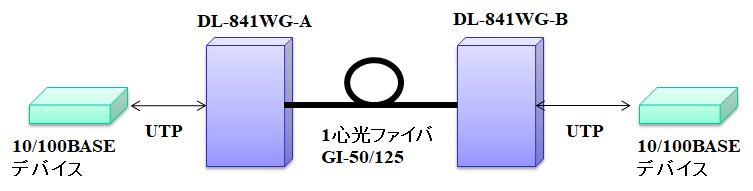

DL-841WG構成例

主な仕様

項目 仕様 備考
ユーザポート

100BASE-TX、10BASE-T（RJ-45コネクタ） ：～100m
伝送ポート

100BASE-FX（SCコネクタ）： ～10km *

*）伝送距離は参考値です。お使いになる光ファイバの状態によって伝送距離が短くなる場合がございます。
適合光ファイバ

GI-50 / 125、1心
発光素子／発光波長

LD / type-A：1.3μm、type-B：1.5μm
受光素子

PD
光出力レベル

-12dBm ～ -3dBm
受光レベル

-25dBm ～ -3dBm
LED表示部

PWR　　　　  （赤）：電源供給時に点灯
Lnk/Act（TP）（緑）：10BASE-T/100BASE-TXポート
　　　　　　　　　　   リンク確立時に点灯、データ転送時に点滅
Lnk/Act（FX）（黄）：100BASE-FXポート
　　　　　　　　　　   リンク確立時に点灯、データ転送時に点滅
10/100　　　 （緑）：100Mbps動作時に点灯、10Mbps動作時に消灯
SD　　　　　  （黄）：光信号検出時に点灯、光無信号時に消灯
FDX　　　 　  （緑）：全二重動作時に点灯、半二重動作時に消灯
　　　　　　　　　　   コリジョン発生時に点滅
FE-Flt　　　    （赤）：10BASE-T、100BASE-TXの信号断時に点滅
使用温度

-10℃～60℃
所要電源

DC+5V（0.5A）  外部ACアダプタ付
外形寸法

84（W）×60（D）×20（H）mm
重量

約160g
　
オプション品

集合型ラック
※仕様および外観は改良のため予告なく変更されることがあります。
