100BASE-TX/FX メディアコンバータ

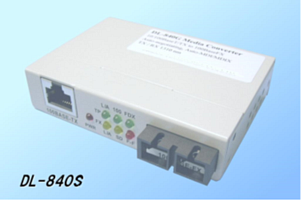

DL-840S
DL-840Sは 10BASE-T、100BASE-TXの信号を100BASE-FXの信号に変換して シングルモードファイバ2心を用いて光伝送する装置です。
旧メルコテクノレックス製品
装置分類
旧メルコテクノレックス製品
接続構成
対向接続（1：1）
伝送路IF
光（Ethernet）
端末側IF
電気（Ethernet）
電源
ACアダプター
リンクパス･スルー機能を搭載していますので、障害時にはリンクダウンを自動検出します。
SM-9.2/125 2心
最大伝送距離 40km （参考値）
Auto Negotiation
AUTO-MDIX
リンクパス･スルー
ファー･エンド･フォルト
RoHS対応品

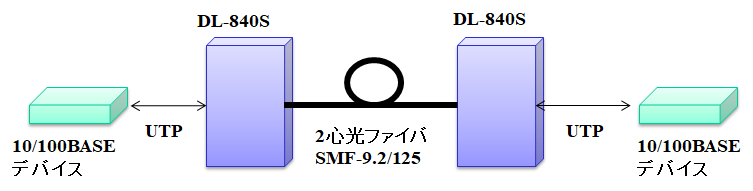

構成例
主な仕様
| 項目 | 仕様 | 備考 |
|---|---|---|
|
ユーザポート
|
100BASE-TX、10BASE-T（RJ-45コネクタ） ： ～100m |
|
|
伝送ポート
|
100BASE-FX （SCコネクタ） ： ～ 40km * *）伝送距離は参考値です。お使いになる光ファイバの状態によって伝送距離が短くなる場合がございます。 |
|
|
適合光ファイバ
|
SM-9.2 / 125、2心 |
|
|
発光素子／発光波長
|
FP-LD / 1.3μm |
|
|
受光素子
|
PD |
|
|
光出力レベル
|
-5dBm ～ 0dBm |
|
|
受光レベル
|
-34dBm ～ 0dBm |
|
|
LED表示部
|
PWR （赤）：電源供給時に点灯 |
|
|
使用温度
|
-10℃ ～ 60℃ |
|
|
所要電源
|
DC+5V（0.6A） 外部ACアダプタ付 |
|
|
外形寸法
|
84（W）×60（D）×20（H）mm |
|
|
重量
|
約160g |
|
|
|
||
|
オプション品
|
集合型ラック |
※仕様および外観は改良のため予告なく変更されることがあります。
