接点信号光伝送装置
DL-1614
DL-1614は 接点信号16点を光ファイバを用いて伝送する光伝送装置です。
旧メルコテクノレックス製品
装置分類
旧メルコテクノレックス製品
接続構成
対向接続（1：1）
伝送路IF
1心光
端末側IF
接点
電源
DC5V
接点信号16点を片方向に光伝送します。
最大伝送距離（参考値）：GI 5km SM 30km
※お使いになる光ファイバの状態によって伝送距離が短くなる場合がございます。

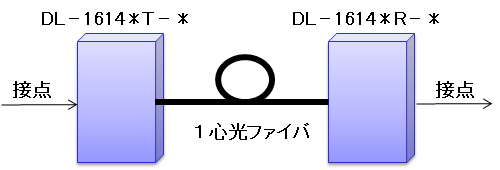

構成例
主な仕様
| 項目 | 仕様 | 備考 |
|---|---|---|
|
接点信号
|
||
|
伝送信号
|
16接点 |
|
|
入出力レベル
|
フォトカプラ入力/オープンコレクタ出力 |
|
|
光信号
|
||
|
発光素子／発光波長
|
LED / 0.8μm帯 LD / 1.3μm帯 |

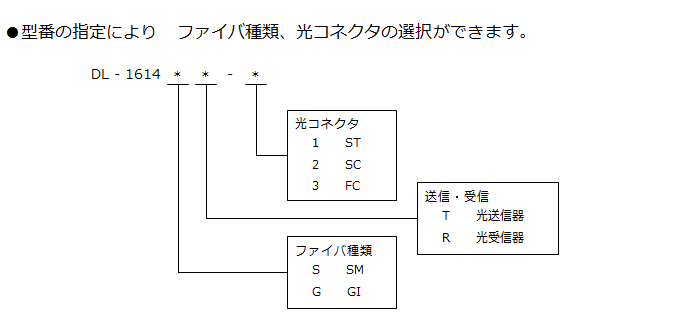

DL-1614GT DL-1614ST |
|
受光素子
|
PD |
|
|
適合光ファイバ
|
SM–9.2 / 125 または GI–50 / 125 |
副番による選択 |
|
適合光ファイバ心数
|
1心 |
|
|
適合光コネクタ
|
ST形、SC形、FC形 |
副番による選択 |
|
電源･その他
|
||
|
所要電源／消費電流
|
DC+5V ± 5% / 500 mA 以下 |
|
|
使用温度／保存温度
|
-10℃ ～ 60℃ / -20℃ ～ 70℃ |
|
|
外形寸法
|
70W × 120D × 20H（mm） |
※仕様および外観は改良のため予告なく変更されることがあります。
勘合ネジ：M2.6
