RS-232C光伝送装置
DL-1443WG-A/B
DL–1443WG–A/Bは RS–232C（38.4kbps以下の非同期伝送）を光ファイバを用いて伝送する光伝送装置です。
旧メルコテクノレックス製品
装置分類
旧メルコテクノレックス製品
接続構成
対向接続（1：1）
伝送路IF
1心光
端末側IF
シリアル
電源
DC5V
RS–232C 1chを双方向に伝送します。
適合ファイバ：GI-50/125 1心伝送
最大伝送距離（参考値）：5km
※お使いになる光ファイバの状態によって伝送距離が短くなる場合がございます。
伝送速度：38.4kbps以下

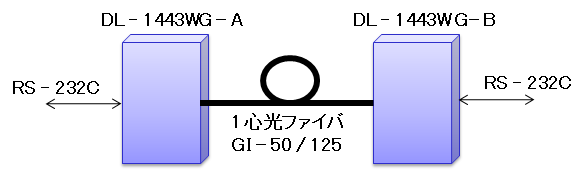

構成例
主な仕様
| 項目 | 仕様 | 備考 |
|---|---|---|
|

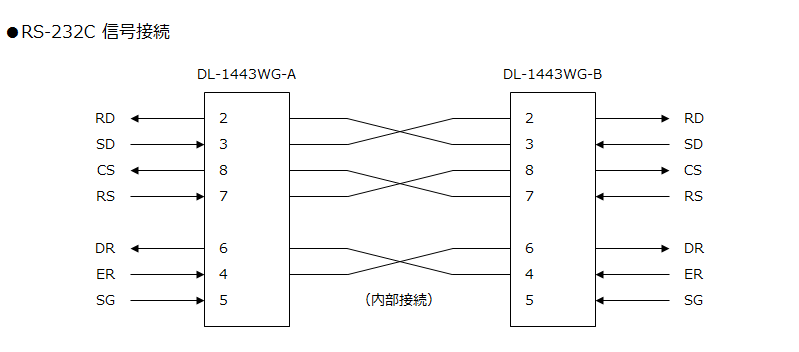

制御信号
|
||
|
伝送信号
|
RS–232C |
|
|
伝送速度
|
38.4kbps以下 |
|
|
光信号
|
||
|
光信号変調方式
|
IM方式 |
|
|
発光素子／発光波長
|
LD / 1.3μm帯 1.5μm帯 |
|
|
受光素子
|
PD |
|
|
適合光ファイバ
|
GI–50 / 125 1心 |
|
|
適合光コネクタ
|
SC形、FC形 |
副番による選択 |
|
電源･その他
|
||
|
所要電源／消費電流
|
DC+5V ± 5% / 500mA 以下 |
|
|
使用温度／保存温度
|
0℃ ～ 50℃ / -10℃ ～ 60℃ |
|
|
外形寸法
|
70W × 120D × 20H（mm） |
※仕様および外観は改良のため予告なく変更されることがあります。
勘合ネジ：M2.6
