TTLデジタル信号光伝送装置
DL-1172ST/SR

DL-1172ST/SRは LVTTL信号8chを光ファイバを用いて伝送する光伝送装置です。



 旧メルコテクノレックス製品

装置分類
旧メルコテクノレックス製品
接続構成
対向接続(1:1)
伝送路IF
1心光
端末側IF
TTL
電源
DC3.3V

LVTTL信号 8chを片方向に伝送します。

適合ファイバ:SM-9.2/125 1心伝送

最大伝送距離(参考値):SM 20km

※お使いになる光ファイバの状態によって伝送距離が短くなる場合がございます。

LVTTL伝送速度:DC ~ 2Mbps

構成例

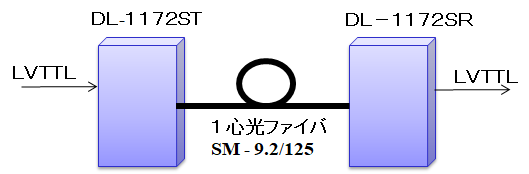

DL-1172S構成例

主な仕様

項目 仕様 備考
デジタル信号
  伝送信号

LVTTL 8ch 片方向

  伝送速度

DC ~ 2Mbps

  コネクタ

Dサブ15ピン(メス)

光信号
  光信号変調方式

IM方式

  発光素子/発光波長

LD / 1.3μm帯

  受光素子

PD

  適合光ファイバ

SM-9.2/125

  適合光ファイバ心数

1心

  適合光コネクタ

FC形

電源・その他
  所要電源/消費電流

DC3.3V ± 5% / 400mA以下

  使用温度/保存温度

0℃ ~ 50℃ / -10℃ ~ 60℃

  外形寸法

70W×120D×20H(mm)

※仕様および外観は改良のため予告なく変更されることがあります。
