RS-422/485光伝送装置
DL-1152W-A/B

DL-1152W-A/Bは DC ~ 115.2kbps の RS-422/RS-485 1chを光ファイバを用いて伝送する光伝送装置です。



 旧メルコテクノレックス製品

装置分類
旧メルコテクノレックス製品
接続構成
対向接続(1:1)
伝送路IF
1心光
端末側IF
シリアル
電源
AC100V

RS-422/RS-485(4線式、全二重) RS-485(2線式、半二重)1chを双方向に伝送します。

適合ファイバ:SM-9.2/125 1心伝送

最大伝送距離(参考値):20km

※お使いになる光ファイバの状態によって伝送距離が短くなる場合がございます。

伝送速度:DC ~ 115.2kbps

終端抵抗:100Ω/オープン(スイッチにより切換え)

構成例

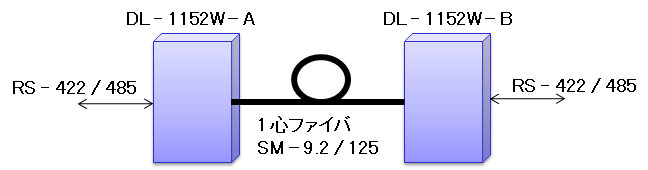

DL-1152W構成例

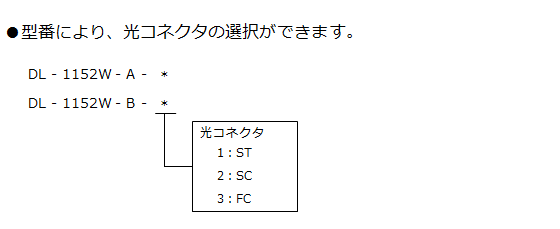

DL-1152W型番構成

主な仕様

項目 仕様 備考
制御信号
  伝送信号

RS-422/485(4線式、全二重)
RS-485(2線式、半二重)
コネクタ:Dサブ9ピン(メス)

スイッチで選択
勘合ネジ:M2.6

  伝送速度

DC ~ 115.2kbps

  終端抵抗

100Ω/オープン

スイッチで選択

光信号
  光信号変調方式

IM方式

  発光素子/発光波長

LD / 1.3μm帯  1.5μm帯

  受光素子

PD

  適合光ファイバ

SM-9.2/125 1心

  適合光コネクタ

ST形、 SC形、 FC形

副番による選択

電源・その他
  所要電源/消費電力

AC100V ± 10V / 10W以下

  使用温度/保存温度

0℃ ~ 50℃ / -10℃ ~ 60℃

  外形寸法

210W×280D×44H(mm)


オプション品

取付金具

※仕様および外観は改良のため予告なく変更されることがあります。
