IP端末装置
OST-2170／2171／2172／2173
本装置はIP回線を伝送路として、音声信号接点情報を伝送する装置です。
伝送路インターフェースは、2ルートによる伝送のため、信頼性の高い伝送が可能です。
尚、設定にて1ルートのみの伝送も可能です。
また、メンテナンスPCにて、本装置の遠隔監視も可能です。
装置分類
ネットワーク機器
接続構成
対向接続（1：1）,
対向接続（1：N）
伝送路IF
10BASE-T／100BASE-TX
端末側IF
2W（アナログ）,
4Wアナログ,
接点
電源
AC100V,
AC200V,
DC-24V,
DC-48V,
DC110V
二重化対応・高信頼性
IP伝送回線の2ルート化対応による高い信頼性を確保 電源二重化による長期安定稼働を実現
柔軟な接続構成・多様なネットワークに対応
1：1接続による対向伝送が可能 N：N接続による伝送構成が可能 各端末インタフェース毎に、VLAN-ID、COS値（優先度）の設定が可能
端末インターフェース種類・収容チャンネル数
4W音声I／F、電話I／F、接点Ｉ／Ｆ（DI／DO各16点）の伝送が可能 親装置は最大10ch、子装置は最大16chの収容が可能

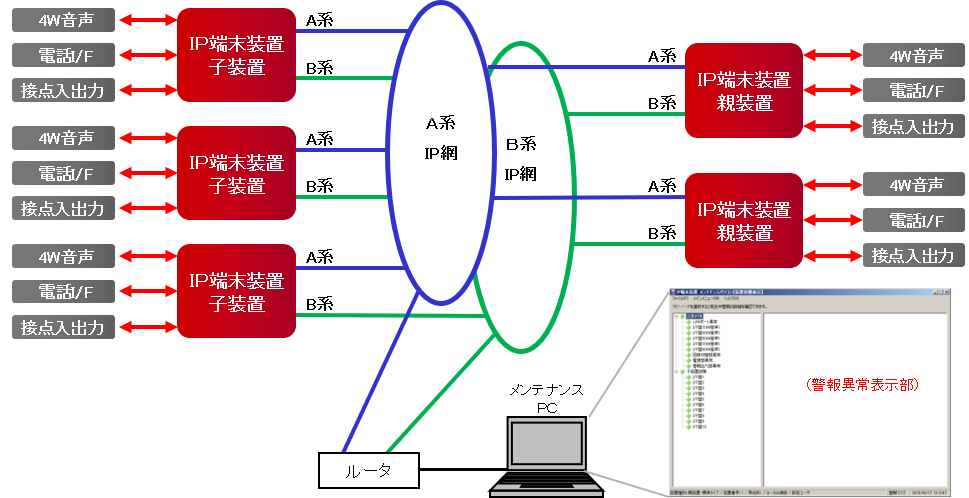

構成例
主な仕様
| 主な仕様 | ||
| 項目 | 仕様概要 | |
| 温度 | ・動作保障：-10℃ ～ +50℃ ・性能保証： 0℃ ～＋40℃ | |
| 湿度 | ・動作保障：30～90%（結露なきこと） ・性能保証：40～85%（結露なきこと） | |
| 電源種類 (*3) | ・AC200V/AC100V/DC110V/DC-48V/DC-24V | |
| 消費電力 | ・AC電源：175VA以下 ・DC電源：160W以下 | |
| 伝送路インターフェース | ・10BASET-T/100BASE-TX（RJ45） ・全二重 ・2ポート | |
| 端末 インターフェース |
4W音声インターフェース／枚 | ・通話路形式：4W＋SS、SR ・チャンネル数：2チャンネル |
| 電話インターフェース／枚 | ・通話路形式：2W ・チャンネル数：1チャンネル | |
| 接点入出力インターフェース／枚 | ・接点入力：16点（DC30V、50mA以下） ・接点出力：16点（AC/DC200V、50mＡ以下） | |
| カード実装数・チャンネル実装数 | ・4W音声インタフェース ： 親装置_最大5枚(10ch)、 子装置_最大8枚(16ch) ・電話インターフェース ： 親装置_最大10枚(10ch)、 子装置_最大3枚(3ch) ・接点入出力インターフェース ： 親装置_最大10枚、 子装置_最大8枚 |
|
| 警報出力 | ・親装置：最大62点 ・子装置：一括警報1点 | |
| (*3) AC電源は60Hz品です。 （50Hz品は、2016年7月にリリース予定） | ||
