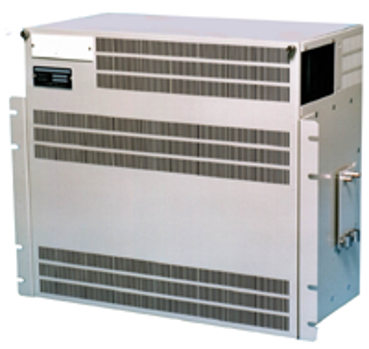

小容量光端局装置
ODN-929／929S

本装置は光ファイバまたはメタル回線を伝送路とし最大24回線分の音声およびディジタルデータの各種低速データを多重化し、1.5Mで伝送を行う装置です。
サブラックタイプ（ODN-929）およびスリム架タイプ （ODN-929S）の2種類があります。

装置分類
多重化装置
接続構成
対向接続（1：1）
伝送路IF
2心光（1.5M）
端末側IF
2W（アナログ）,
4Wアナログ,
デジタル64k,
ベアラ,
接点
伝送路IF
1.5M電気（JT-G.703）
端末側IF
2W（アナログ）,
4Wアナログ,
デジタル64k,
ベアラ,
接点
電源
AC100V,
AC200V,
DC-24V,
DC-48V,
DC110V

機能を限定したことにより低価格を実現しました。

最大２４回線までの伝送が可能です。

最大伝送容量 1.544Mbps

豊富な端末インタフェースに対応しています。

音声、電話、交換機、ディジタルデータ、接点インタフェース等

既存の同期網に接続することができます。

同期クロック（64k+8k、1.5M）インタフェースを完備

電源・ＣＬＫの二重化が可能です。

MONの使用により対向局との通話が可能です。

光インタフェース時のみ

構成例

odn-929

主な仕様

項 目 規　格
一般仕様 環境 温度：0～40℃、湿度：40～85%
使用電源 DC-24V、DC-48V、DC110V、AC100V、AC200V
寸法・構造 サブラックタイプ（ODN-929） W:480×D:225×H:400mm
スリム架タイプ（ODN-929S） W:130×D:300×H:2300mm
監視 接点出力
伝送路
インタフェース
仕様		 光
インタフェース		 伝送速度：1.544Mbps
光波長：1.31μｍ帯または1.55μｍ帯（オプション）
発光素子：レーザダイオード、受光素子：フォトダイオード
伝送符号：CMI、光信号変調方式：IM方式
フレーム構成：24MF(新)/1マルチフレーム、適用光ファイバ：SMまたはGI
光入出力レベル：送信レベル：-16dBm～-10dBm
受信レベル：-43dBm～-10dBm
局内
インタフェース		 伝送速度：1.544Mbps
伝送符号：AMI/B8ZS符号
フレーム構成：24MF(新)/1マルチフレーム
インピーダンス：110Ω平衡
端末
インタフェース
仕様		 音声
インタフェース
(4W／2WCH)		 通話路形式：2線式／4線式 平衡 （SS、SR信号付）
符号化形式：折返2進符号 15折線非直線符号化形式（μ=255）
周波数帯域：0.3～3.4kHz
変調方式：パルス符号変調方式
レピータ
インタフェース
（最大6枚）		 適用方式：対自動交換機、対磁石式電話機、対自動式電話機、対共電式電話機
通話路形式：2線式
呼出周波数：対交換機16Hz（20Hz±5Hz）
対電話機16Hz（20Hz±5Hz）、75Vrms以上（負荷5kΩ）
発呼／着呼条件（対交換機）：発呼　ループ渡し、着呼　16Hz検出
直流ループ抵抗（対電話機）：1200Ω以下（電話機内部抵抗含む）
ディジタル
インタフェース		 通話路形式：4線式
符号形式：AMI（duty 100%）
通信速度：64kbps
ベアラ
インタフェース		 通話路形式：4線式、バイポーラ・ベースバンド方式
符号形式：AMI
通信速度：3.2kbps、6.4kbps、12.8kbps、64kbps
接点
インタフェース		 入力接点数：12点、出力接点数：12点
※接点チャネル盤実装時には、CH24をデータ伝送用に使用しますので実装スロット24の端末インタフェースは使用できません。
