複合多重端局装置
ODN-550
既存のマイクロ回線などを伝送路とし、データ、音声等の信号を多重化して伝送する複合型の多重化装置です。
装置分類
多重化装置
接続構成
スター,
対向接続（1：1）
伝送路IF
6M電気（同期）
端末側IF
1.5M電気（JT-I.431-a）,
2M電気,
2W（アナログ）,
4Wアナログ,
JT-I.430-a,
X.21,
デジタル64k,
ベアラ
伝送路IF
1.5M電気（JT-G.703）
端末側IF
1.5M電気（JT-I.431-a）,
2W（アナログ）,
4Wアナログ,
JT-I.430-a,
X.21,
デジタル64k,
ベアラ
伝送路IF
2M電気（電力）
端末側IF
2W（アナログ）,
4Wアナログ
電源
AC100V,
AC200V,
DC-24V,
DC-48V,
DC110V
柔軟なネットワーク構築が可能
対向、タンデム、スター構成で伝送路構築が可能です。
豊富なパッケージを御用意
6M電気、2M電気、1.5M電気、I431、アナログ音声、レピータ、DCH、ベアラ、X21、I430など各種インターフェースパッケージを用意しております。
二重化構成で信頼性の高いシステムが構築可能
電源部、MUX部、クロック部が二重化構成のため、信頼性の高いシステムを構成できます。
高密度実装を実現
専用架に収容する架タイプ、又は通信架、19インチラックに実装できるユニットタイプで、ユニットあたり最大14枚のパッケージを実装可能です。尚、パッケージの増設は、拡張ユニットを増設することにより柔軟に対応可能です。
管理端末のセキュリティ強化
管理端末は起動用ログイン、装置監視用ログイン、装置監視・設定／制御用ログイン権限がそれぞれ可能で、さらに回線設定には重要回線の設定が可能です。

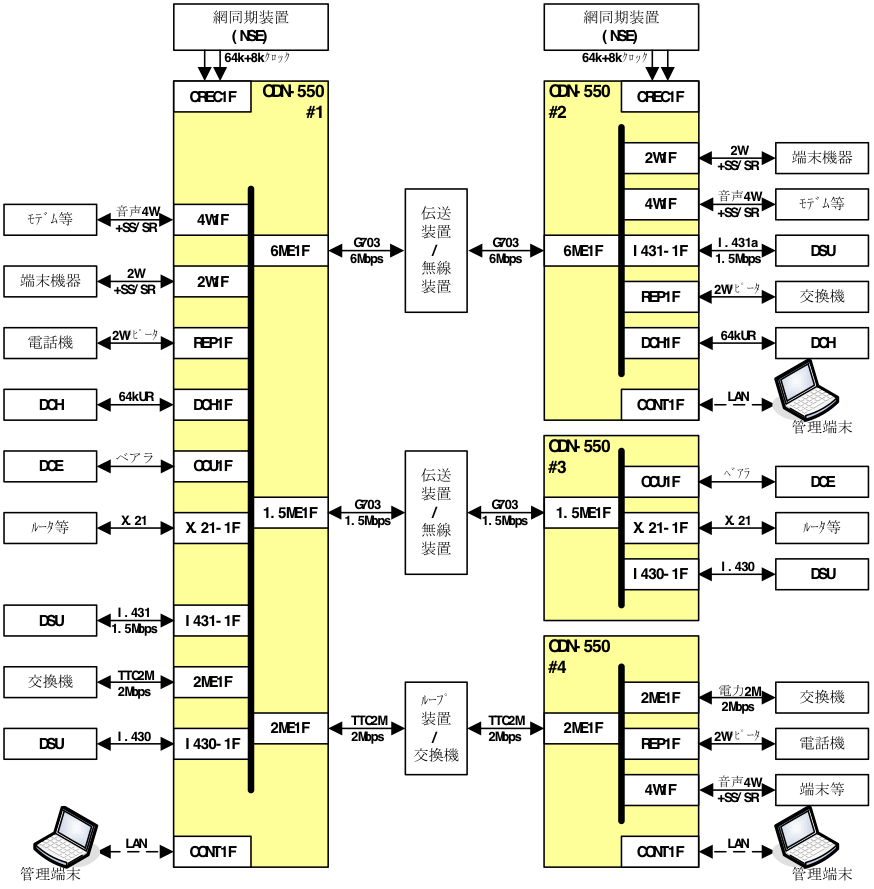

構成例
主な仕様
| ● 伝送路インタフェース・パッケージ仕様 | |
| 6M電気インタフェース（6ME1F） | |
| 伝送速度 | 6.312Mbps |
| ｲﾝﾀﾌｪｰｽ仕様 | G.704：75Ω不平衡 |
| ﾌﾚｰﾑ構成 | G704、G703a、透過をCH毎に設定可能 |
| 保守機能 | 回線切り分け機能、ﾙｰﾌﾟﾊﾞｯｸ機能、回線試験機能 |
| 実装容量(占有帯域) | 2ch/ﾊﾟｯｹｰｼﾞ(最大99TS/ch：透過設定時) |
| 2M電気インタフェース（2ME1F） | |
| 伝送速度 | 2.048Mbps |
| ｲﾝﾀﾌｪｰｽ仕様 | G.703：110Ω平衡 |
| ﾌﾚｰﾑ構成 | TTC2M、電力ﾌﾚｰﾑ、透過をCH毎に設定可能 |
| 保守機能 | 回線切り分け機能、ﾙｰﾌﾟﾊﾞｯｸ機能、回線試験機能 |
| 実装容量(占有帯域) | 2ch/ﾊﾟｯｹｰｼﾞ(最大33TS/ch：透過設定時) |
| 1.5M電気インタフェース（1.5ME1F） | |
| 伝送速度 | 1.544Mbps |
| ｲﾝﾀﾌｪｰｽ仕様 | G.703：110Ω平衡 |
| ﾌﾚｰﾑ構成 | 12MF、24MF（新/旧）、透過をCH毎に設定可能 |
| 保守機能 | 回線切り分け機能、ﾙｰﾌﾟﾊﾞｯｸ機能、回線試験機能 |
| 実装容量(占有帯域) | 4ch/ﾊﾟｯｹｰｼﾞ(最大25TS/ch：透過設定時) |
| I431インタフェース（I431-1F） | |
| 伝送速度 | 1.544Mbps |
| ｲﾝﾀﾌｪｰｽ仕様 | I431：100Ω平衡 |
| ﾌﾚｰﾑ構成 | 12MF、24MF（新/旧）、透過をCH毎に設定可能 |
| 保守機能 | 回線切り分け機能、ﾙｰﾌﾟﾊﾞｯｸ機能、回線試験機能 |
| 実装容量(占有帯域) | 4ch/ﾊﾟｯｹｰｼﾞ(最大25TS/ch：透過設定時) |
| |
|
| ● 端末インタフェース・パッケージ仕様 | |
| 音声4Wインタフェース（4W1F） | |
| 通話路形式 | 4線式（SS,SR付き） |
| 周波数帯域 | 0.3～3.4kHz ｲﾝﾋﾟｰﾀﾞﾝｽ600Ω |
| 保守機能 | 回線切り分け機能、ﾙｰﾌﾟﾊﾞｯｸ機能、回線試験機能 |
| 実装容量(占有帯域) | 3ch/ﾊﾟｯｹｰｼﾞ(1TS/ch) |
| 音声2Wインタフェース（2W1F） | |
| 通話路形式 | 2線式（SS,SR付き） |
| 周波数帯域 | 0.3～3.4kHz ｲﾝﾋﾟｰﾀﾞﾝｽ600Ω |
| 保守機能 | 回線切り分け機能、ﾙｰﾌﾟﾊﾞｯｸ機能、回線試験機能 |
| 実装容量(占有帯域) | 3ch/ﾊﾟｯｹｰｼﾞ(1TS/ch) |
| レピータインタフェース（REP1F） | |
| 通話路形式 | 2線式(16Hz呼出し信号発生器を含む) |
| 対応回線 | 対交換機、対自動式電話機、対共電式電話に設定可能 |
| 保守機能 | 回線切り分け機能(4W/2W)、ﾙｰﾌﾟﾊﾞｯｸ機能、回線試験機能 |
| 実装容量(占有帯域) | 2ch/ﾊﾟｯｹｰｼﾞ(1TS/ch) |
| 64kデジタルインタフェース（DCH1F） | |
| 物理ｲﾝﾀﾌｪｰｽ | 4線式 |
| 伝送速度 | 64kbps 110Ω平衡 |
| 保守機能 | 回線切り分け機能、ﾙｰﾌﾟﾊﾞｯｸ機能、回線試験機能 |
| 実装容量(占有帯域) | 4ch/ﾊﾟｯｹｰｼﾞ(1TS/ch) |
| ベアラインタフェース（OCU1F） | |
| 物理ｲﾝﾀﾌｪｰｽ | 4線式 |
| ﾍﾞｱﾗ速度 | 3.2kbps、6.4kbps、12.8kbps、64kbps 110Ω平衡 |
| 保守機能 | 回線切り分け機能、ﾙｰﾌﾟﾊﾞｯｸ機能、回線試験機能 |
| 実装容量(占有帯域) | 2ch/ﾊﾟｯｹｰｼﾞ(1TS/ch) |
| I430/I430aインタフェース（I430-1F） | |
| 伝送速度 | 192kbps/2B+D（Dﾁｬﾈﾙは透過ﾓｰﾄﾞ時のみ伝送可能） |
| ｲﾝﾀﾌｪｰｽ仕様 | I430/I430ａ |
| 給電機能 | 制限給電、又は外部給電装置によるﾌｧﾝﾄﾑ給電可能 |
| 保守機能 | 回線切り分け機能、ﾙｰﾌﾟﾊﾞｯｸ機能、回線試験機能 |
| 実装容量(占有帯域) | 2ch/ﾊﾟｯｹｰｼﾞ(最大3TS/ch：2B+D伝送時) |
| X.21インタフェース（X.21-1F） | |
| 伝送速度 | 低速：2.4kbps，4.8kbps，9.6kbps，48kbps（全て同期) 高速：64kbps～1.544Mbps同期(64k単位で設定可能) |
| ｲﾝﾀﾌｪｰｽ仕様 | 論理条件：ITU-T勧告X.21(同期式) 物理条件：ITU-T勧告V.11(同期式) |
| 保守機能 | 回線切り分け機能、ﾙｰﾌﾟﾊﾞｯｸ機能、ｺｰﾄﾞﾙｰﾌﾟ機能、 回線試験機能 |
| 実装容量(占有帯域) | 2ch/ﾊﾟｯｹｰｼﾞ(最大24TS/ch：高速時) |
| ● 以下、パッケージ種別追加について、さらに検討中です | |
| |
|
| ● クロック | |
| クロック入出力 | 1.544MHz正弦波ｸﾛｯｸ：出力2本 |
| 64kHz+8kHzｸﾛｯｸ ：入力2本、出力4本 | |
| 従属方式 | 外部同期、伝送路従属同期(最大2方路)、独立同期 |
| |
|
| ● 電源 | |
| 電源種別 | DC-24V，DC-48V，DC110V，AC100V，AC200V |
| 電源構成 | 二系統受電／二重化構成(一重化構成も可能) |
| 冷却方式 | 自然空冷 |
| 消費電力 | 160W以下（1ﾕﾆｯﾄ最大実装時） |
| |
|
| ● 構造、及び寸法 | |
| ﾕﾆｯﾄﾀｲﾌﾟ | 基本ﾕﾆｯﾄ：W430×Ｄ276×H550（突起物除く） |
| 拡張ﾕﾆｯﾄ：W430×Ｄ276×H450 （突起物除く） | |
| 架ﾀｲﾌﾟ | W520×Ｄ300×H2300 （突起物除く） |
| |
|
| ● 使用条件（結露、氷結なきこと） | |
| 温度条件 | 0～+40℃(性能保証)、-10～+50℃（動作保証) |
| 湿度条件 | 40～85％(性能保証)、 30～90％（動作保証） |
| |
|
| ● 監視インタフェース | |
| ①共通警報接点出力（一括警報、電源盤警報、入力クロック断など） ②個別警報接点出力盤【EXALM1F】を実装することにより、伝送路警報を含めた、各種警報を保守端末で編集して出力することが可能。 ③保守端末を接続することにより、各種設定・制御と各種警報監視が可能。 |
|
