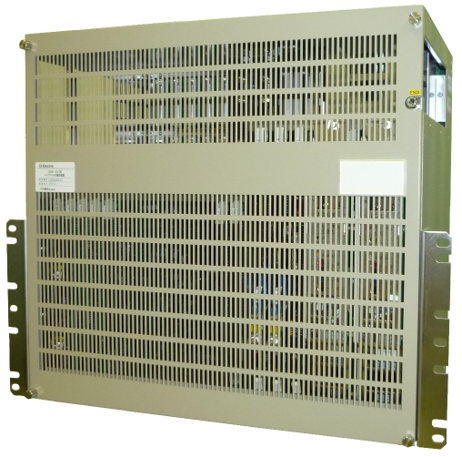

小容量複合多重装置
ODN-542
既存のマイクロ回線などを伝送路とし、データ、音声、LAN等の信号を多重化して伝送する小容量複合型の装置です。
装置分類
多重化装置
接続構成
スター,
対向接続（1：1）
伝送路IF
2心光（150M）
端末側IF
1.5M電気（JT-G703／JT-I.431-a）,
10BASE-T／100BASE-TX,
2M電気,
2W（アナログ）,
2W電話機,
4Wアナログ,
V.35,
デジタル64k
伝送路IF
2心光（32M）
端末側IF
1.5M電気（JT-G703／JT-I.431-a）,
10BASE-T／100BASE-TX,
2W（アナログ）,
4Wアナログ,
6M電気（PDH）
伝送路IF
6M電気（PDH）
端末側IF
1.5M電気（JT-G703／JT-I.431-a）,
10BASE-T／100BASE-TX,
2W（アナログ）,
4Wアナログ
伝送路IF
6M電気（同期）
端末側IF
1.5M電気（JT-G703／JT-I.431-a）,
10BASE-T／100BASE-TX,
2M電気,
2W（アナログ）,
4Wアナログ,
V.35,
デジタル64k
伝送路IF
1.5M電気（JT-G703／JT-I.431-a）
端末側IF
10BASE-T／100BASE-TX,
2W（アナログ）,
4Wアナログ,
V.35,
デジタル64k
伝送路IF
JT-I.430-a
端末側IF
2W（アナログ）,
4Wアナログ
電源
AC100V,
AC200V,
DC-24V,
DC-48V
柔軟なネットワーク構築が可能
非同期回線に対応したパッケージと、同期回線に対応したパッケージを、混在収容（一部実装制限があります。詳細は装置仕様書を参照下さい）可能なのでコストパフォーマンスと、伝送路構築の柔軟性を両立させる事が可能です。また、6M非同期伝送路（6M-MUX分）から外部1.5M接続せずに直接端末パッケージに回線構築できます。
豊富なパッケージを御用意
150M光、32M光、6M非同期、6M同期、1.5M同期、Ｉ430-a、アナログ音声、レピータ、DCH、LANなど、各種 インターフェースパッケージを用意しております。
4方路までの伝送路に従属可能
基本ユニットに実装した150M光、6M非同期、6M同期、1.5M同期、I430-aなどの伝送路パッケージ中の指定スロット4枚までの伝送路に従属可能です。
64k+8kを出力するパッケージを御用意
DCH（64kデジタルインタ-フェース）に対応する64k+8kのクロック信号を出力するためのパッケージを用意しておりますので、クロック分配装置が無い場合でも、本装置だけで必要なクロックを供給することが可能です。
LANパッケージはバルク伝送も可能
LANパッケージは通常の1：1接続以外に、6M×8本を伝送路としてバルク伝送することができます。（縮退機能付き）
二重化構成で信頼性の高いシステムが構築可能
電源部、MUX部、クロック部が二重化構成のため、信頼性の高いシステムを構成できます。
省スペースを実現
通信架に実装できるサブラック実装型で、ユニットあたり最大14枚のインターフェースパッケージを実装可能です。パッケージの増設は、拡張ユニットを積重ねることにより柔軟に対応可能です。装置寸法 基本ユニット：426（W）×382（D）×500（H）mm （突起物、配線スペース除く） 拡張ユニット：426（W）×382（D）×400（H）mm （突起物、配線スペース除く）
構成例
主な仕様
| ●インターフェース・パッケージ仕様 →最大14枚/ユニット実装可能 | |
| 32M光インターフェース（P32MO1S） | |
| 伝送速度 | 高速側：32.064Mbps、低速側：6.312Mbps |
| 光波長 | 1.31μm |
| 光送受信レベル | 送信レベル：-3dBm以上、受信レベル：-38～-15dBm |
| 多重方式(多重容量) | パルススタッフによるビット多重(6.312Mbps×5回線を収容) |
| 適用光ファイバ、接続コネクタ | 1.31μｍ帯 シングルモードファイバ、SCコネクタ |
| ★32Ｍ光ﾊﾟｯｹｰｼﾞのみ２枚幅です。他のﾊﾟｯｹｰｼﾞは全て1枚幅です。 | |
| 1.5M電気インターフェース（1.5ME1S） | |
| 伝送速度 | 1.544Mbps（G703/I431-a） |
| インターフェース仕様 | G703(110Ω平衡)、またはI431-a(100Ω平衡) |
| フレーム構成 | 12MF、又は 24MF（新/旧）、透過を設定可能 |
| 実装容量(占有帯域) | 4CH/パッケージ(25TS/CH) |
| 6M非同期電気インターフェース（P6ME1S） | |
| 伝送速度 | 6.312Mbps |
| インターフェース仕様 | G704：75Ω不平衡 |
| 実装容量(多重容量) | 6.312Mbps×1回線（1.544Mbps×4回線） |
| 多重方式 | パルススタッフによるビット多重 |
| 実装容量(占有帯域) | 1CH/パッケージ(25TS×4) |
| 6M同期電気インターフェース（6ME1S） | |
| 伝送速度 | 6.312Mbps |
| インターフェース仕様 | G704：75Ω不平衡 |
| フレーム構成 | G704、G703-a、透過を設定可能 |
| 多重方式 | オクテット多重(同期多重) |
| 実装容量(占有帯域) | 2CH/パッケージ(最大99TS/CH) |
| 2M電気インターフェース（2ME1S） | |
| 伝送速度 | 2.048Mbps |
| フレーム構成 | TTC2M、電力フレーム、透過フレームを設定可能 |
| 実装容量(占有帯域) | 1CH/パッケージ(最大33TS/CH透過設定時) |
| I430インターフェース（I430-1S） | |
| 適用規格 | TTC JT-I430/I430-a |
| 符号形式 | AMI ﾃﾞｭｰﾃｨ100% |
| 伝送速度、インピーダンス | 192kbps、100Ω平衡 |
| 信号速度 | 64kbps、128kbps、144kbps |
| 実装容量(占有帯域) | 1CH/パッケージ(最大3TS/CH：2B+D伝送時) |
| 150M光インターフェース(150MO1S/150MO2S/150MO3S） | |
| 伝送速度 | 155.52Mbps |
| 光波長 | 1.31μm(150MO1S/150MO3S)、1.55μm(150MO2S) |
| 伝送フォーマット、フレーム構成 | STM-1、VC-4 |
| 光送信レベル | -5～0dBm(150MO1S/150MO2S)、-15～-8dBm(150MO3S) |
| 光受信レベル | -34～-10dBm(150MO1S/150MO2S) -23～-8dBm(150MO3S) |
| 適用光ファイバ、接続コネクタ | 1.31μm/1.55μm帯シングルモードファイバ、SCコネクタ |
| 音声4Wインターフェース（VCH2S） | |
| 通話路形式 | 4線式（SS,SR付き） |
| 周波数帯域 | 0.3～3.4kHz インピーダンス600Ω |
| 実装容量(占有帯域) | 3CH/パッケージ(1TS/CH) |
| 音声2Wインターフェース（VCH3S） | |
| 通話路形式 | 2線式（SS,SR付き） |
| 周波数帯域 | 0.3～3.4kHz インピーダンス600Ω |
| 実装容量(占有帯域) | 3CH/パッケージ(1TS/CH) |
| レピータインターフェース（REPCH1S） | |
| 通話路形式 | 2線式 16Hz呼出し信号発生器を含む |
| 周波数帯域 | 0.3～3.4kHz インピーダンス600Ω |
| 対応回線 | 対交換機、対自動式電話機、対共電式電話機、 対磁石式電話に設定可能 |
| 実装容量(占有帯域) | 1CH/パッケージ(1TS/CH) |
| 64kデジタルインタ－フェース（DCH1S） | |
| 物理インターフェース | 4線式 |
| 伝送速度 | 64kbps 110Ω平衡 |
| 実装容量(占有帯域) | 4CH/パッケージ(1TS/CH) |
| V.35インタ－フェース（V35-1S） | |
| 通信方式 | 全二重通信、同期方式 |
| 論理的条件 | ITU-T V.35 |
| 電気的条件 | ITU-T V.11/V.10 |
| 信号速度 | 64kbps～1.536Mbps |
| 実装容量(占有帯域) | 1CH/パッケージ(最大24TS/CH) |
| LANインターフェース（LAN1S） | |
| 適用規格 | IEEE802.3ｘ |
| 伝送速度 | イーサネット 10BASE-T/100BASE-TX(自動認識) |
| 通信方式 | 半二重/全二重(自動認識) |
| 実装容量(占有帯域) | 2CH/パッケージ (通常時64k～6.144Mbps、バルク時最大6.144Mbps×8まで) |
| 64kクロック出力インターフェース（64KCLK1S） | |
| 信号形式 | 64kHz+8kHz複合バイポーラ |
| インピーダンス | 110Ω平衡 |
| 出力信号 | 振幅：1.0V0-p±0.1V以内、半値幅：7.8μ±0.78μs |
| 実装容量(占有帯域) | 8出力/パッケージ(なし) |
| 1.5Mクロック出力インターフェース（1.5MCLK1S） | |
| 信号形式 | 1.544MHz正弦波 |
| インピーダンス | 75Ω不平衡 |
| 出力信号 | 出力レベル：0dBm±3dB |
| 実装容量(占有帯域) | 4出力/パッケージ(なし) |
| |
|
| ●クロック | |
| 1.5Mクロック | 1.544MHz正弦波、出力2本(二重化時) |
| 64kクロック | 64kHz+8kHz複合バイポーラ、入力2本、出力4本(二重化時) |
| |
|
| ●電源 | |
| 入力電圧種別 | DC-24V，DC-48V，AC100V |
| 構成 | 2系統受電／二重化構成可能 |
| 消費電力 | 150W以下（最大実装時） |
| |
|
| ●監視インターフェース | |
| ①共通警報接点出力（一括警報、電源盤警報、入力クロック断など） ②個別警報接点出力部【EXTDO2】を実装することにより、伝送路警報を含めた、各種警報を編集して出力することが可能。 ③保守端末を接続することにより、回線設定と各種警報監視が可能。 |
|
| |
|
| ●構造、及び寸法 | |
| 19インチラック実装型 | 基本ユニット：426(H)×382(D)×500(W)mm （突起物除く） |
| 拡張ユニット：426(W)×382(D)×400(H)mm （突起物除く） | |
| 架タイプ(基本架、拡張架) | 専用架：520(W)×450(D)×2300(H)mm （突起物除く） |
| |
|
| ●使用条件（室内環境） | |
| 温度条件 | 性能保証：-5～+45℃、動作保証：-10～+50℃ |
| 湿度条件 | 性能保証：40～85%、動作保証：30～90% |
| |
|
| ●他、パッケージ種別追加について、さらに検討中です | |
