ODN-513
クロック分配装置
新製品
ODN-513

本装置は、外部クロック(1.5M SINクロック)及び、網同期装置からの網クロック(64k+8kクロック)を入力し、同期したクロックを局内の 多重化装置/伝送装置へ分配供給する装置です。

装置分類
多重化装置
接続構成
単体
伝送路IF
なし
端末側IF
クロック(1.5M SIN/64k+8k)
電源
DC-24V,
DC-48V

入力クロックの分配出力機能

1.5M SINクロック:N/E系の入力クロックを各々最大4分配可能です。64k+8kクロック:N/E系の入力クロックを各々最大10分配可能です。

信頼性の高い冗長構成

クロック入力・出力部、及び電源部は冗長構成となっており、信頼性の高い運用が可能です。

警報出力機能

接点による警報の外部出力が可能です。

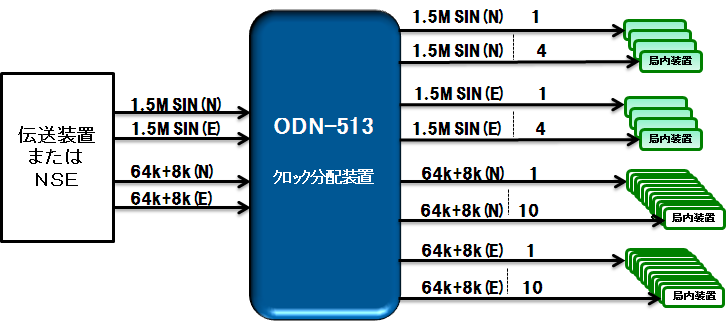

構成例

odn-513

主な仕様

項目 仕様 備考
入力

・1.5M SINクロック:N系/E系各1入力
・64k+8kクロック:N系/E系各1入力

出力

・1.5M SINクロック:N系/E系各4出力
・64k+8kクロック:N系/E系各10出力

従属方式

ローカルスレーブ(従属同期)/自走

装置警報

装置一括、入力クロック断、電源断など

ODN-510Bと同様

電源入力

DC-48V/DC-24V

2重化対応

消費電力

50W以下

温度/湿度

0~+40℃/40~85%

性能保証

外形寸法

H:200×W:430×D:310 (mm)

突起物含まず

質量

15kg 以下

フル実装時

※仕様および外観は改良のため予告なく変更されることがあります。
