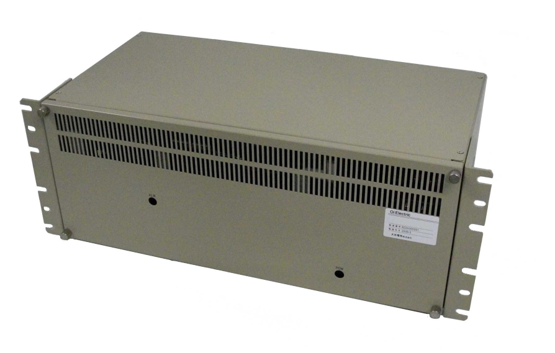

小容量光伝送装置
ODN-459
本装置は、光ファイバーケーブル（1.5M光）を伝送路として最大6回線の音声信号を伝送する装置です。
装置分類
多重化装置
接続構成
対向接続（1：1）
伝送路IF
2心光
端末側IF
2W（アナログ）,
4Wアナログ
電源
AC100V,
DC-24V,
DC-48V,
DC110V
端末インターフェースは1ch=1パッケージとなっており、他回線への影響を与えずに保守が可能です。
電話レピータインターフェース（REPCH）は対自動交換機対自動式／対共電式／対磁石式電話機に対応しています。
端末回線は6回線有しており、回線毎に4線式（SS、SR付き）2線式、対電話機用（2線式）、対交換機用（2線式）の設定が可能です。
下記の供給電圧用の電源盤を用意しております。
DC-24V、DC-48V、DC110V、AC100V

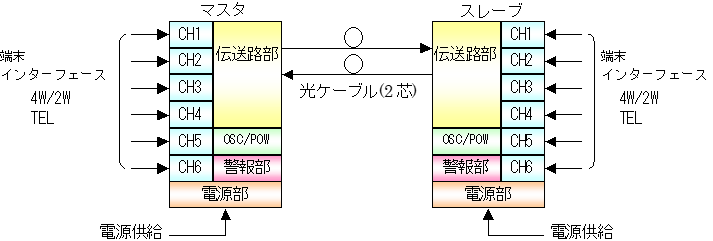

構成例
主な仕様
| 項目 | 仕様 | 備考 |
|---|---|---|
|
端末インタ-フェース
|
・VCH-4（音声インタ-フェース）、64kbps，4線式平衡（SS,SR付），0.3～3.4kHz |
|
|
伝送路インタ-フェース
|
・OIF（1.5M光インタフェース） |
|
|
試験機能
|
折り返し試験機能 |
|
|
警報
|
警報接点出力 |
|
|
性能保証温度／湿度
|
0～40℃／40～85％（結露。氷結なし） |
|
|
寸法
|
雑架取付型 幅 ：480mm ，高さ ： 170mm ，奥行き ： 222mm（外線ケーブル接続スペース含め、奥行き：350mm） |
|
|
消費電力
|
DC：20W以下、AC：30VA以下 |
|
|
電源
|
DC24V，DC48V，DC110V，AC100V |
※仕様および外観は改良のため予告なく変更されることがあります。
