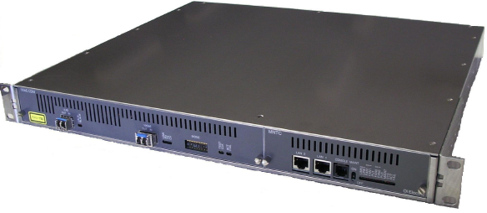

2.4G-10GbEコンバーター装置
ODN-360
本装置は、端末側10GbEのEthernetをSTM-16(2.4G)に変換する装置です。伝送路側2.4G(STM-16/OC-48:SDH)を有効利用して10GbEの延長が可能です。
装置分類
IP関連コンバーター
接続構成
対向接続(1:1)
伝送路IF
2.4G(STM-16)
端末側IF
10GBASE-LR
電源
AC100V,
DC-48V
10GbEを効率よく2.4G(SDH)で伝送します。
光モジュール(10GbE、2.4G)は、XFP/SFP型光モジュールを採用しています。
伝送路インタフェースは、2.4G(STM-16/OC-48)を1ポート収容します。
端末インタフェースは、10GBASE-SR(標準)を1ポート収容します。
XFP型光モジュールを変更することで、10GBASE-LR、ERに対応可能です。
警報監視、警報転送機能、及びWeb・SNMP・telnetの機能を有し、 保守/障害切り分けが容易に行えます。
各種電源種別に対応しています。
DC-48V、AC100V(専用のAC/DC電源が別途必要)電源盤を選択することで対応可能となります。
各部位を活線挿抜での交換が可能とします。
構成例

主な仕様
項 目 | 仕 様 | |
一般仕様 | 温度条件 | 0℃~40℃ |
使用電源 | DC-48V、AC100V(何れかを選択) TB端子:M3 | |
消費電力 | DC:100W以下、AC:140VA以下 ※AC100Vは、本装置とは別に外部電源ユニットが必要" |
|
構造・寸法 | 19インチラック(EIA)取付可能 H44×W440×D400mm(突起物、取付金具除く) |
|
伝送路インタフェース | 適用波長 | 1.3μm帯 |
適用光ファイバ、コネクタ | シングルモード光ファイバ(SMF)1.3μm 2芯、LC型光コネクタ | |
多重方式 | STM‐16(VC-4×16) | |
Etherインタフェース | 適用波長 | 1.3μm帯 (10GBASE-LR) |
適用光ファイバ、コネクタ | シングルモード光ファイバ(SMF)1.3μm 2芯、LC型光コネクタ | |
接続モード | 全二重のみ、フロー制御有り | |
リンク転送 | リンクパススルー対応(設定で有効/無効可) | |
最大パケット長 | 9600バイト長 | |
警報監視機能 ・ メンテナンス機能 |
警報出力 | 無電圧接点(Dsub15ピン:コネクタ添付)出力 |
ローカルメンテナンス機能 | 専用ローカルメンテナンスインタフェース・機能を有する | |
リモートメンテナンス機能 | ・I/F:10/100Base-TX×2ポート Web、telnet、SNMP(エージェント)機能に対応 |
