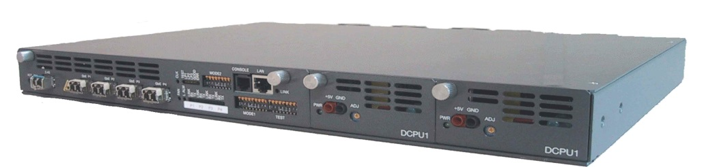

GbE-2.4Gコンバーター
ODN-352
本装置は、ギガビットイーサネット（1000Base－SX）4ポートを、2.4G（SDH）に変換するコンバータ装置です。
装置分類
IP関連コンバーター
接続構成
単体
伝送路IF
2.4G（STM-16）
端末側IF
1000BASE-SX
電源
AC100V,
DC-48V
1Uサイズで、GbEを4ポート収容が可能！
各GbEポートの伝送帯域を150M単位で帯域可変が可能！
電源の冗長構成が可能！
監視機能有り！『 専用ローカルメンテナンス機能、Web、SNMP機能 』
ループバック、回線導通試験機能有り！
電源部、FANを活線で保守可能
帯域可変機能

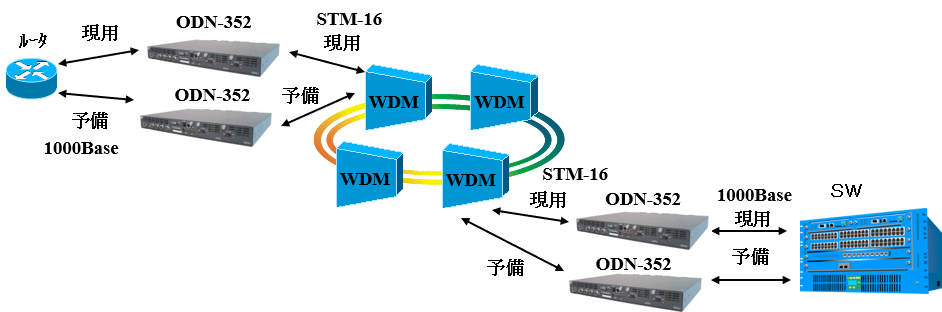

構成例
主な仕様
| 項 目 | 仕 様 | |
| 一般仕様 | 温度条件 | 0℃～40℃ |
| 湿度条件 | 40％～85％（結露、氷結なし） | |
| 使用電源 | AC100V、DC-48V TB端子：M3 | |
| 消費電力 | AC：140VA以下、DC：100W以下 | |
| 構造・寸法 | 19ｲﾝﾁﾗｯｸ(EIA)取付可能 H44×W430×D300mm(突起物、取付金具除く) |
|
| 塗装色 | ﾁﾖﾀﾞﾚｻﾞｰﾄﾝ細T-47042-A G60％ | |
| 質量 | 15kg以下 | |
| 伝送路ｲﾝﾀﾌｪｰｽ | 適用波長 | 1.3μm帯 |
| 光送受信ﾚﾍﾞﾙ | 送信：-10.0～-3.0dBm、受信：-18.0～-3.0dBm | |
| 適用光ﾌｧｲﾊﾞ、ｺﾈｸﾀ | ｼﾝｸﾞﾙﾓｰﾄﾞ光ﾌｧｲﾊﾞ(SMF)1.3μm 2芯、LC型光ｺﾈｸﾀ | |
| 多重方式 | STM‐16(VC－4) | |
| ｸﾛｯｸ | 伝送路従属（ｽｲｯﾁ設定で自走が可） | |
| Etherｲﾝﾀﾌｪｰｽ | 適用波長 | 0.85μm帯 (1000BASE-SX) |
| 光送受信ﾚﾍﾞﾙ | 送信：-9.5～0.0dBm、受信：-17.0～0.0dBm | |
| 適用光ﾌｧｲﾊﾞ、ｺﾈｸﾀ | ﾏﾙﾁﾓｰﾄﾞ光ﾌｧｲﾊﾞ(MMF)0.85μm 2芯、LC型光ｺﾈｸﾀ | |
| 接続ﾓｰﾄﾞ | 全二重のみ、ﾌﾛｰ制御有り | |
| ﾘﾝｸ転送 | ﾘﾝｸﾊﾟｽｽﾙｰ対応（設定で有効／無効可） | |
| 最大ﾊﾟｹｯﾄ長 | 9600ﾊﾞｲﾄ長 | |
| 伝送帯域設定機能 | 150M(VC-4)単位で、各GbEﾎﾟｰﾄの伝送帯域を設定可能（添付ｹｰﾌﾞﾙとﾊﾟｿｺﾝを接続して設定） 但し、GbE×4ﾎﾟｰﾄﾄｰﾀﾙで最大2.4Gとなります。 |
|
| 警報監視機能 ・ ﾒﾝﾃﾅﾝｽ機能 |
警報出力 | 無電圧接点（Dsub15ﾋﾟﾝ：ｺﾈｸﾀ添付）出力 ・装置警報（電源断、FAN異常、警報一括）：2POS ・電源異常：系毎に各1POS ・ｺﾝﾊﾞｰﾀ部異常：ｺﾝﾊﾞｰﾀ毎に1POS |
| ﾛｰｶﾙﾒﾝﾃﾅﾝｽ機能 | 専用ﾛｰｶﾙﾒﾝﾃﾅﾝｽｲﾝﾀﾌｪｰｽ・機能を有する | |
| ｵﾌﾟｼｮﾝ機能 | ｵﾌﾟｼｮﾝﾎﾞｰﾄﾞ実装により（I/F：10/100Base－TX） Web、telnet、SNMP(ｴｰｼﾞｪﾝﾄ)機能に対応 |
|
| 試験機能 | 導通試験 | 対向にて回線の導通試験する試験機能 |
| ﾙｰﾌﾟﾊﾞｯｸ機能 | 前面ｽｲｯﾁ設定で3ヶ所のﾙｰﾌﾟﾊﾞｯｸ実施 | |
