インターフェースコンバーター
ODN-350-14

本装置は音声信号(6W)を光信号に変換し伝送する装置です。インターコール回線、電話回線の延長等に御使用できます。

装置分類
IP関連コンバーター
接続構成
対向接続(1:1)
伝送路IF
2心光(6M)
端末側IF
2W/(PBX),
4Wアナログ
電源
AC100V,
DC-48V

ODN-350-14:VCH+6MOPTを実装!

光インターフェースにてインターコール回線、電話回線の延長等が可能。

電源仕様:AC100V、DC-24V、DC-48V(※工場オプション)

電源電圧は、発注時に御指定下さい。

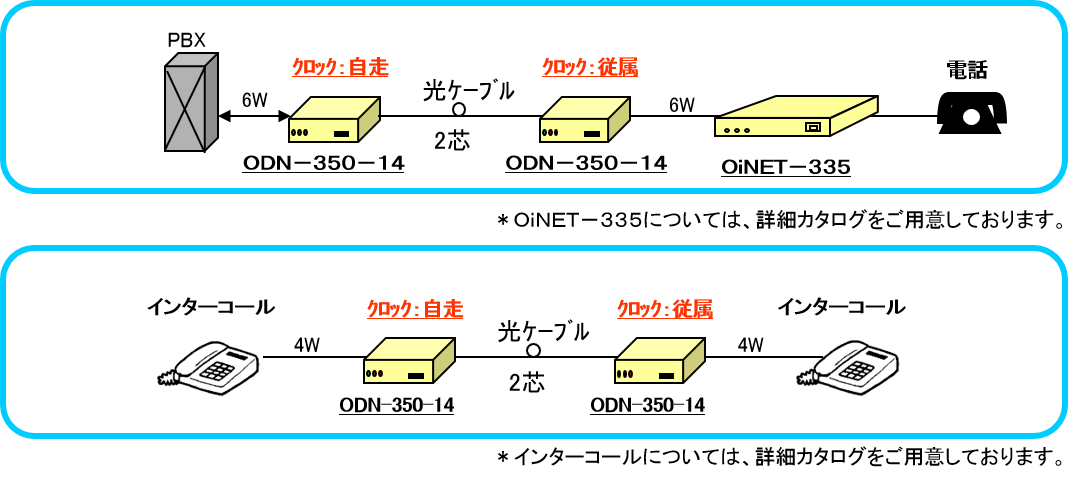

構成例

odn-350-14
ODN-350-14構成例

主な仕様

■主な仕様
● 伝送路インターフェース
6M光インターフェース(6MOIF2)
項 目 仕 様 備 考
伝送速度 6.312Mbps
光波長 1.31μm
光送信レベル -19~-10dBm
光最低受信レベル -37dBm以下
フレーム構成 4マルチフレーム
適用光ファイバ SM、またはGIファイバ

● 端末インターフェース
音声インターフェース(VCH)
項 目 仕 様 備 考
通話路形式 2線式/4線式(SS,SR付き)
周波数帯域 0.3~3.4kHz
インピーダンス 600Ω平衡

● 筐体寸法・電源・保守
項 目 仕 様 備 考
筐体寸法 据置き型 W210×D190×H49mm
 (ゴム足、外線ケーブルの配線スペース含みません)
(突起物を除く)
入力電源 AC100V/DC-24V/DC-48V
消費電力 30VA以下(最大実装時)
保守機能 前面スイッチにより、ループ試験が可能
