インターフェースコンバーターODN-350-1
インターフェースコンバーター
ODN-350-1

本装置は、1.5Mメタル回線(電気インターフェース)を持つ交換機間を 6.3M光インターフェースにて延長接続するための装置です。

装置分類
IP関連コンバーター
接続構成
対向接続(1:1)
伝送路IF
2心光(6M)
端末側IF
1.5M電気(JT-G703/JT-I.431-a)
電源
AC100V,
DC-48V

ODN-350-1M(マスタ装置)とODN-350-1S(スレーブ装置)にて対向に構成されます。

マスタ装置は他装置の1.5Mメタル回線に、スレーブ装置はマスタ装置の6.3M光インターフェースに従属動作します。

従属回線が異常の場合、自走クロックにて動作します。

電源はAC100V、DC-24V、DC-48Vから選択できます。

発注時に御指定下さい

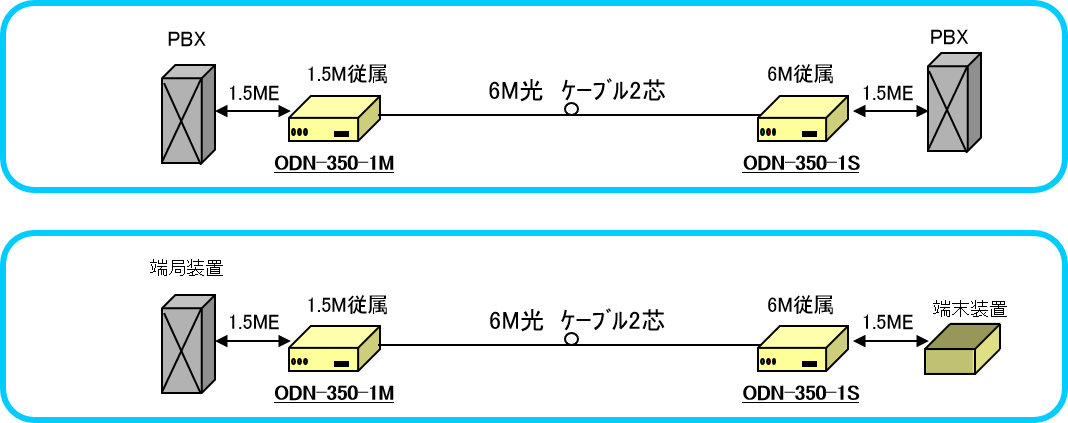

構成例

odn350
クロックは、マスタ側は1.5MEに従属し、スレーブ側が6M光に従属します。

主な仕様

■主な仕様
● 伝送路インターフェース
6M光インターフェース(6MOIF2)
項 目 仕 様 備 考
伝送速度 6.312Mbps
光波長 1.31μm
光送信レベル -19~-10dBm
光最低受信レベル -37dBm以下
フレーム構成 4マルチフレーム
適用光ファイバ SM、またはGIファイバ

● 端末インターフェース
1.5M局内インターフェース(1.5MEIF3)
項 目 仕 様 備 考
伝送速度・伝送帯域 伝送速度:1544kbps
出力レベル G703: 3.15V0-P±0.38V
I.431-a: 2.4V0-P~3.6V0-P

入力レベル G703: TTC標準 G703-a準拠
I.431-a: TTC標準I431-a

インピーダンス G703: 110Ω平衡
I.431-a:100Ω平衡

フレーム構成 透過モードのみ

● 筐体寸法・電源・保守
項 目 仕 様 備 考
筐体寸法 据置き型 W210×D190×H49mm
 (ゴム足、外線ケーブルの配線スペース含みません)
(突起物を除く)
入力電源 AC100V/DC-24V/DC-48V
消費電力 30VA以下(最大実装時)
保守機能 前面スイッチにより、ループ試験が可能
