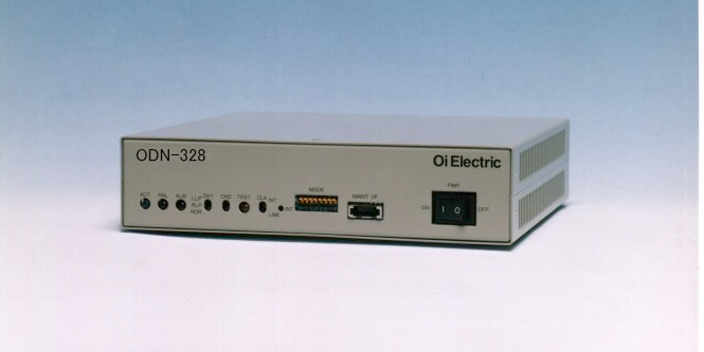

Ethernetコンバーター
ODN-328-1／3／4／6／7
本装置は、お客様の既存伝送装置・ 余剰回線を利用してLAN構築／LAN間接続するための、 Ethernet－各種インターフェース変換装置です。
装置分類
IP関連コンバーター
接続構成
対向接続（1：1）
伝送路IF
DCH（デジタル64k）
端末側IF
10BASE-T
伝送路IF
JT-I.430-a
端末側IF
10BASE-T
伝送路IF
1.5M電気（JT-G703／JT-I.431-a）
端末側IF
10BASE-T
伝送路IF
2心光（6M）
端末側IF
10BASE-T
伝送路IF
6M電気
端末側IF
10BASE-T
電源
AC100V,
DC-24V,
DC-48V
通信コストの節減
既存伝送装置に空き回線があればチャンス！これまでの、ダイヤルアップ接続等の通信経費が節減できます。
インタフェースは5種類
Etherと変換するインタフェースは、DCH、I.430a、1.5MEIF、6MOIF、6MEIFの5種類。既存伝送装置に合わせてお選びください。
警報接点出力機能
警報接点出力により既存監視システム等に警報通知可能です。
構成例
主な仕様
| 環 境 条 件 | 温度 | 0～40℃ | |
| 湿度 | 40～85％（結露，氷結無し） | ||
| 電 源 | AC入力 | 電 圧 | AC100V ±10％（50，60Hz ±2Hz） |
| 接続方法 | プラグ付ACケーブル（接地付） 2.5m | ||
| DC入力 | 電 圧 | DCV-24／48V ±10％ | |
| 接続方法 | M3ネジ止め端子 5ピン | ||
| 消費電力 | AC入力50VA以下，DC入力50W以下 | ||
| 外 観 | 寸法 | 210mm（W）×190mm（D）×49mm（H） | |
| 塗装色 | マンセル5Y7／1 | ||
| 伝送路インタフェース | ODN-328-1 | 規 格 | DCH（64k＋8kHz網同期クロック必要） |
| 符号形式 | 100％ AMI | ||
| 伝送速度 | 64kbps | ||
| 接続コネクタ | D-SUB9ピン | ||
| ODN-328-3 | 規 格 | I.430a | |
| 伝送方式 | 4線式全二重 | ||
| 伝送速度 | 192kbps（データ伝送速度128kbps） | ||
| 接続コネクタ | RJ-45モジュラージャック | ||
| ODN-328-4 | 規 格 | G.703／I.431a（工場出荷設定） | |
| 伝送速度 | 1544kbps（データ伝送速度1536kbps） | ||
| 接続コネクタ | TB端子 | ||
| ODN-328-6 | 規 格 | G.703a | |
| 伝送速度 | 6.312Mbps | ||
| 接続コネクタ | SC形光コネクタ | ||
| 対応光ファイバ | GI：50／125、SM：10／125 | ||
| ODN-328-7 | 規 格 | G.703a | |
| 伝送速度 | 6.312Mbps | ||
| 接続コネクタ | BNC | ||
| 端末インタフェース | 規格 | 10BASE-T | |
| 全二重／半二重 | 自動検出／固定設定（スイッチ設定による） | ||
| IPスイッチ機能 | 無し | ||
| 接続コネクタ | RJ-45モジュラージャック | ||
