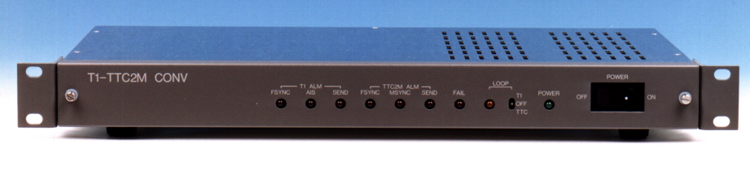

TTC2Mコンバーター
ODN-317 2T/2I

PBX(構内交換機)のインターフェース(TTC2M)を変換することにより、1.5MbpsのIインタフェース、及びT1インターフェースを実装する装置への接続を可能とします。

装置分類
IP関連コンバーター
接続構成
単体,
対向接続(1:1)
伝送路IF
T1
端末側IF
TTC2M
伝送路IF
1.5M電気(JT-I.431-a)
端末側IF
TTC2M
電源
AC100V,
DC-48V

24CH伝送が可能

TTC2M(30CH)のうち、24CHを相互に伝送可能です。

従属クロックは、I.431a又はT1側/TTC2M側で設定可能

従属クロックはI.431a、又はT1側/TTC2M側を選択することができます。

64kbpsトランスペアレント、共通線信号方式に対応

設定により64kbpsトランスペアレントに対応。トランスペアレント設定とすることで共通信号も伝送することが可能です。

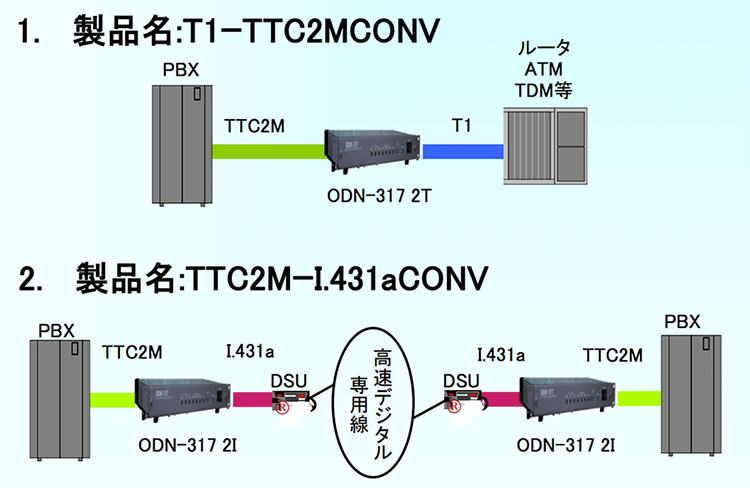

構成例

ODN-317

主な仕様

項目 仕様
T1-TTC2M CONV
(ODN-317 2T)
システム仕様
T1インターフェース 符号形式/伝送速度 B8ZS符号/1.544Mbps±50ppm
収容ポート数 1ポート(24チャネル)
コネクタ形状 RJ-45(IS8877)
TTC2M
インターフェース
符号形式/伝送速度 CMI符号形式/2.048Mbps±50ppm
収容ポート数 1ポート(24チャネル分使用可能)
コネクタ形状 D-SUB15ピン
システムクロックモード設定 T1側、及びTTC2M側選択可能
添付品 取扱説明書 + (A) * + (B) *
TTC2M-I 431a CONV
(ODN-317 2I)
システム仕様
1次群
インターフェース
(24B)
符号形式/伝送速度 B8ZS符号/1.544Mbps±32ppm
収容ポート数 1ポート(24チャネル)
コネクタ形状 RJ-45(IS8877)
TTC2M
インターフェース
符号形式/伝送速度 CMI符号形式/2.048Mbps±50ppm
収容ポート数 1ポート(24チャネル分使用可能)
コネクタ形状 D-SUB15ピン
システムクロックモード設定 1次群側、及びTTC2M側選択可能
添付品 取扱説明書 + (B) *+ (C) *
本装置仕様 供給電源
(発注時にご指定下さい)
・AC100V 50Hz/60Hz (ケーブル長 1.5m)
・DC48V ネジ止め端子
動作環境 温度 0℃~40℃
湿度 20%~80%
警報 LED表示、及び無電圧外部接点出力
消費電力 最大10W以下
形状 19インチラック取付型
W483mm×D235mm×H44mm
(ゴム足含まず)
質量 3.5kg以下
その他 VCCIクラスA
