電力線搬送装置
PCKHB-331
安全なインフラとして利用できる電力線（送電線）を伝送路とし、従来の アナログSSB変調方式に加え、デジタルデータ伝送を可能にした、ハイブリット電力線搬送装置です。デジタルデータの通信速度は最大192kbpsで、既存電力線搬送装置のリプレースに対応し、結合装置をそのまま流用出来ます。
装置分類
搬送装置
接続構成
対向接続（1：1）
伝送路IF
電力線
端末側IF
10BASE-T／100BASE-TX,
2W（アナログ）,
4Wアナログ
電源
DC-24V,
DC-48V
最大192kbps（50kHz帯域）のデータ伝送が可能です｡
雷サージ等の外来ノイズに強いモデム伝送方式を採用しています。
既存電力線搬送装置のリプレースに対応しています。
プラグイン方式によりデータ伝送と音声アナログ通信の混在が可能です。
2300ｍｍ（高さ）×130ｍｍ（幅）×300ｍｍ（奥行き）の架構成です。

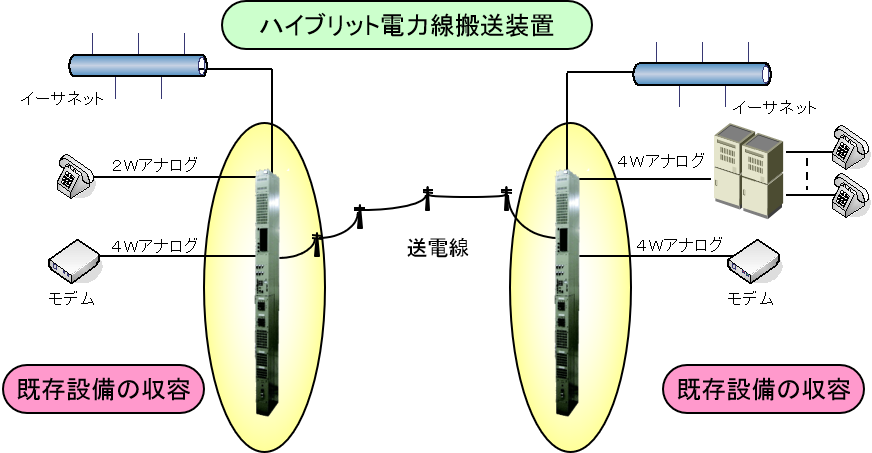

構成例
主な仕様
| 項目 | 仕様 | 備考 |
|---|---|---|
|
周波数帯域
|
100kHz～450kHz |
|
|
使用帯域
|
30kHzまたは、50kHz帯域幅（データ／音声混在）音声1ch型については別途ご相談になります。 |
|
|
搬送波出力レベル
|
アナログ音声レベル |
|
|
搬送波入力レベル
|
アナログ：音声0dBm |
|
|
アナログ音声インタフェース(DL、RG付き)
|
通話帯域0.3～2.3kHz、通話帯域0.3～3.4kHz |
|
|
デジタルデータ速度
|
50kHz帯域にて最大192kbps |
|
|
デジタルデータインタフェース
|
10BASE-T／100BASE-TX（32kbps×N（最大6）） |
|
|
電源
|
DC-24V、DC-48V |
※仕様および外観は改良のため予告なく変更されることがあります。
