通信回線切替装置
OiNET-341【ASW-10D】
回線切替装置は、情報伝送用の通信回線を2ルート化する為の装置で、使用ルートに異常が発生した場合に正常ルートへ切替える機能を搭載しています。
切替方法は、手動切替、遠隔切替、自動切替の3種類が可能です。
装置分類
搬送装置
接続構成
対向接続（1：1）
伝送路IF
2Wアナログ（分岐・合成）
端末側IF
2Wアナログ（分岐・合成）
電源
DC-24V,
DC-48V
3種類の切替方式（①②③の優先順位）
①手動切替え（装置前面のスイッチ操作による切替え） ②遠隔切替え（外部接点入力による遠隔制御切替え） ③自動切替え（入力レベル監視による切替え）

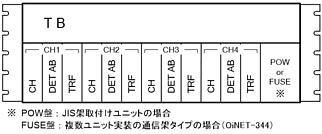

1ユニットにつき、4CHまでの実装が可能です。
通信架実装タイプ（OiNET-344）もあります。
電源はDC-24V、DC-48Vの2種からご指定が可能です（2系統受電1重化電源）

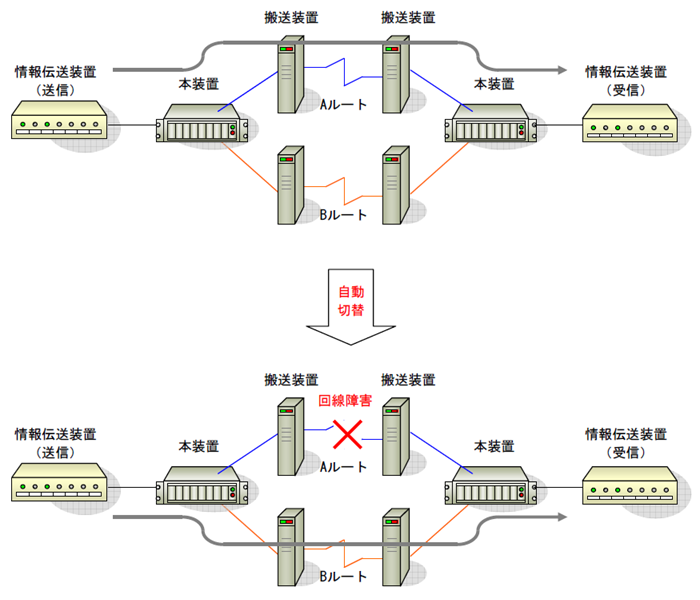

構成例
主な仕様
| 項目 | 仕様 | 備考 |
|---|---|---|
|
伝送周波数帯域
|
300～3400Hz |
|
|
入力インピーダンス
|
600Ω平衡±20% |
|
|
周波数偏差
|
300～3400Hzにおいて3dB以内 |
|
|
送信ハイブトランス通過損失
|
4dB±0.5dB以内 |
|
|
受信部増幅利得
|
25dB（最大レベル +5dBm） |
|
|
ルート切替時間
|
100ms以下（バウンズ時間含む） |
|
|
外線端子
|
電源：M4ネジ止め端子 信号線：ラッピング端子 |
|
|
環境条件（性能保証）
|
温度：0℃～＋40℃、湿度：40％～85％ |
|
|
入力電源/消費電力
|
DC-24V、DC-48V / 30W以下 |
|
|
外形
|
高さ：250mm、幅：480mm、奥行き：220mm （JIS通信架取付可） |
※仕様および外観は改良のため予告なく変更されることがあります。
