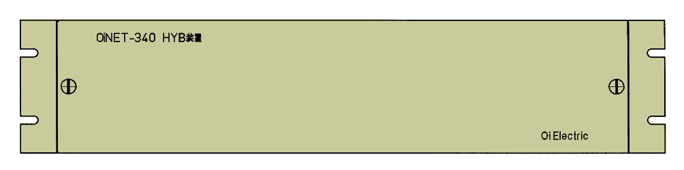

HYB装置（アナログ信号分岐装置）
OiNET-340
本装置は、音声帯域のアナログ伝送信号を2方向または4方向に分岐・結合する信号分岐装置（HYB）です。1ユニットに10ch収容可能です。
装置分類
搬送装置
接続構成
単体
伝送路IF
2Wアナログ（分岐・合成）
端末側IF
2Wアナログ（分岐・合成）
トランスHYB回路で構成していますので、供給電源は不要です。
ジャンパーピン設定で2分岐、4分岐切替が可能です。
入出力を逆にすることで、分岐回線、合成回線の構成が可能です。
個別にアッテネータでレベル調整が可能です。
構成例
主な仕様
| 項目 | 仕様 | 備考 |
|---|---|---|
|
寸法
|
W480×D225×H99mm （架取付金具含む） |
|
|
ケーブル導入口
|
左右両側面 |
|
|
質量
|
5.5kg以下 |
|
|
外線接続
|
信号線：ラッピング端子（適用電線φ0.4～0.65mm） |
|
|
塗装色
|
標準：マンセル記号 5Y 7／1 グロス60% |
|
|
性能保証温度
|
0℃～40℃ |
|
|
性能保証湿度
|
40%～85% |
|
|
実装容量
|
最大10CH |
|
|
伝送周波数帯域
|
0.3～3.4kHz |
|
|
入出力インピーダンス
|
600Ω±20%以内 |
|
|
通過損失
|
8dB±1dB以内（2分岐の場合は4dB±1dB以内） |
|
|
最大入力レベル
|
0dBm |
|
|
反響損失
|
20dB以上（2線側600Ω終端時） |
|
|
アッテネータ減衰量
|
最大15.5dBタイプ（0.5+1+2+4+8dB） ※1 |
※仕様および外観は改良のため予告なく変更されることがあります。
※1 0～31dBのATTが必要な場合はお問い合わせ下さい。
