HYBレピータ

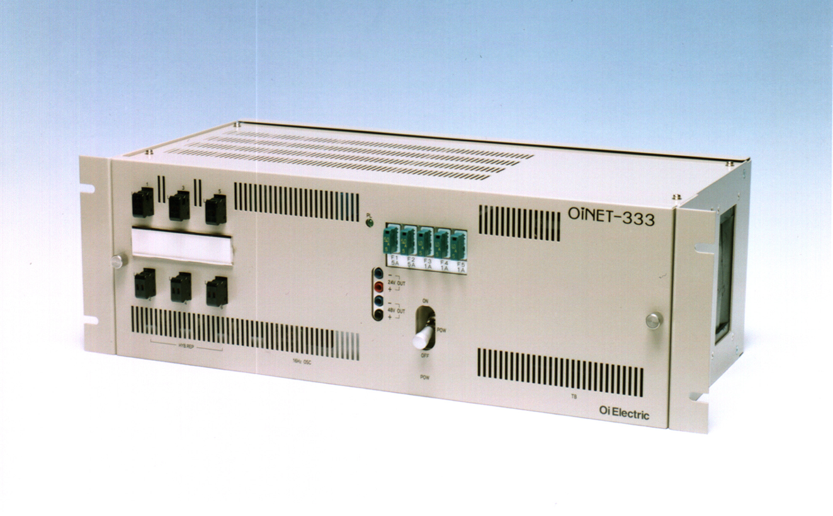

OiNET-333

本HYB・REP装置は、交換機(加入者線)、自動式電話機、共電式電話機、磁石式電話機に接続可能な機能、および2W/4W HYB機能を有するレピータ装置です。

装置分類
搬送装置
接続構成
単体
伝送路IF
6W(4W+SS/SR)
端末側IF
2W(アナログ),
2W交換機,
2W磁石電話,
2W電話機
電源
AC100V,
AC200V,
DC-24V,
DC-48V,
DC110V

HYB.REP盤内のディップスイッチ設定により、各チャネル毎に以下の機能に設定可能です。

交換機への接続(加入者線)、自動式電話機への接続、共電式電話機への接続、磁石式電話機への接続、2W/4W HYB 接続

構成例

oinet-333

主な仕様

項目 仕様 備考
標準レベル

入力: 0dBm/600Ω
出力:-8dBm/600Ω

入出力インピーダンス

600Ω±20%以内

通過損失

8dB±0.5dB以内

1.5kHzにて
跨栓(2W)とHB1,2またはHB3,4端子間にて

線路直列抵抗

1200Ω以下

電話機内部抵抗含む

ダイヤルインパルス

速度:10PPSまたは20PPS、メーク率:33±3%

呼出信号(リンガー)

周波数:16~20Hz
出力電圧:2kΩ負荷で40V以上、開放で75V以上

呼出音(RBT)

周波数:400Hzを16~20Hzで変調 1sオン,2sオフ
出力レベル:-25dBm±2dB/300Ω終端

警報出力

ヒューズ断(FUSE ALM):a接点 1組
電源断(UV ALM): a接点 1組

電源

DC-24/48V (オプション DC110V, AC100/200V)

寸法

480(幅)×149(高さ)×203(奥行き)mm以下

※仕様および外観は改良のため予告なく変更されることがあります。
