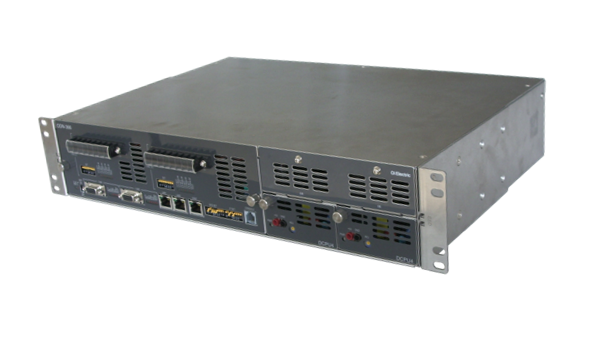

1.5Mモデム
ODN-366
本装置は、メタル通信線を伝送媒体とするモデムに1.5M信号 とイーサネットデータを多重伝送するメタル伝送装置です。
装置分類
搬送装置
接続構成
タンデム,
対向接続（1：1）
伝送路IF
メタル1対-4対
端末側IF
1.5M電気（JT-G703／JT-I.431-a）,
10BASE-T／100BASE-TX
電源
AC100V,
AC200V,
DC-24V,
DC-48V
縮退機能
回線異常が発生した場合、1.5MフレームをTS（64kbps）単位で自動で正常な回線に割付し直します。重要回線の信頼性 UP!
安定供給
モデムインタフェースをプログラマブル・デバイスを用いて自社開発。安定供給・継続生産が可能！
伝送速度及び伝送距離
メタル2ペアで最大4.1Mbps、4ペアで最大8.2Mbpsの伝送が可能です。伝送距離は最大19.8km！（ 送信レベル+13dBm）＊伝送距離は回線状況により変動します。
低遅延
低遅延1.7～3.1msec／対向！＊伝送速度により遅延時間は変化します。
回線設定
固定割付モード：スイッチ設定のみで簡単に設定可能（1.5M自動割付）ADMモード：管理端末によりTS単位の割付が自由に設定可能
ループバック試験
ローカル／リモートループバック試験が可能
回線疎通試験
1.5Mインタフェース／Ethernetインタフェースでの疎通試験が可能
伝送品質モニタ
伝送品質として保証する1.0×10-7に対してのマージン表示が可能

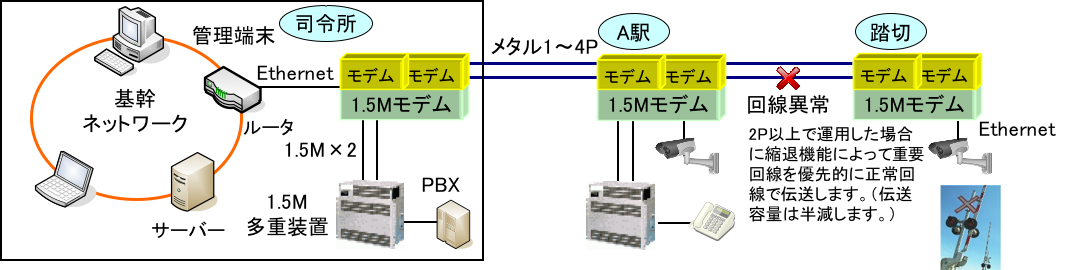

構成例
主な仕様
| 項目 | 仕様 | 備考 |
|---|---|---|
|
伝送路インターフェース
|
2P、4P |
|
|
端末インターフェース
|
1.5M電気 × 2 |
|
|
接続台数
|
最大15台 |
|
|
温度（性能保証）
|
0～40℃ |
|
|
湿度（性能保証）
|
40～85% |
但し、氷結・結露なき事 |
|
電源入力
|
AC100／200V DC 24／48V |
2系統受電可 |
|
消費電力
|
ODN-366-2：30W以下 |
|
|
外形
|
430±1(W)×300±2(D)×88±0.5(H)mm |
ラックマウント形 |
※仕様および外観は改良のため予告なく変更されることがあります。
ADD／DROPまたは中継可能
