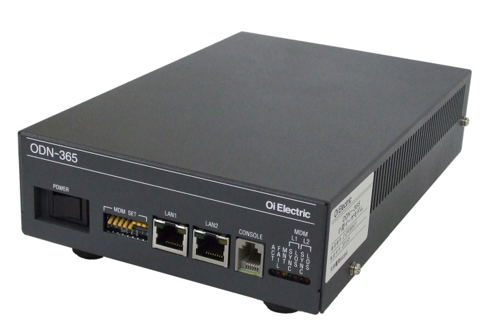

小型イーサモデム
ODN-365

本装置は、メタル通信線を利用して、イーサネットデータを伝送する装置です。
タンデム中継が可能なので自営回線のイーサネット延伸が可能です。ローカル局のIP化や鉄道、高速道路沿線のIP機器の情報収集に最適です。

装置分類
搬送装置
接続構成
タンデム,
対向接続(1:1)
伝送路IF
メタル1対-2対
端末側IF
10BASE-T/100BASE-TX
電源
AC100V,
DC-24V,
DC-48V

高速・長距離伝送

1Pのメタル通信線で最大2MbpsのEthernet伝送が可能であり、webカメラなどでの監視システムが容易に構築できます。256kbpsの伝送容量の場合、送信レベル0dBmで最大14kmの伝送が可能です。

最大伝送速度及び伝送距離

最大送信レベル+10dBmにて、データ速度2048kbps、6.5km伝送可能です。

パススルー機能搭載

故障時、L1、L2伝送路を自動でパススルーする事で、配下に接続されている装置の通信を確保します。

安定供給

モデムインタフェースをプログラマブル・デバイスを用いて自社開発。

広温度範囲

-20℃~+50℃の範囲で動作致します。

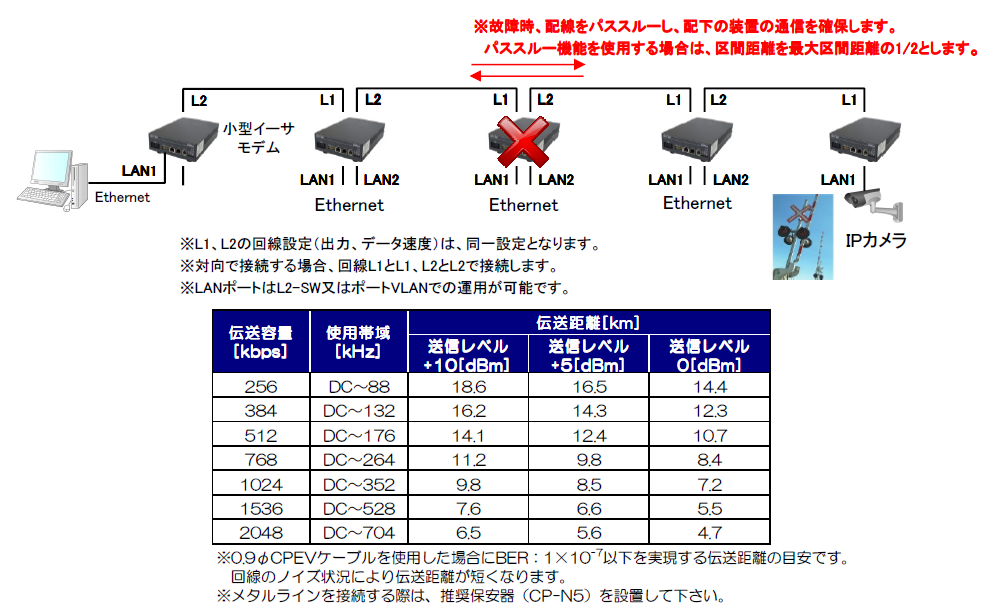

構成例

odn-365

主な仕様

項目 仕様 備考
伝送路インターフェース

1Pタンデム、2P対向

端末インターフェース

10BASE-T/100BASE-TX × 2

優先制御・ポートVLANが可能

接続台数

最大64台

温度(性能保証)

-10~50℃(ACタイプ)
-20~50℃(DCタイプ)

湿度(性能保証)

30~90%

但し、氷結・結露なき事

電源入力

AC100V , DC 24/48V

消費電力

DC入力時、30W以下

外形

DCタイプ  146(W)×219(D)×49(H)mm(ゴム足:12mm)
ACタイプ  146(W)×219(D)×92.5(H)mm(ゴム足:6mm)

据置型

※仕様および外観は改良のため予告なく変更されることがあります。
