920MHz帯LPWA方式構内無線呼出システム

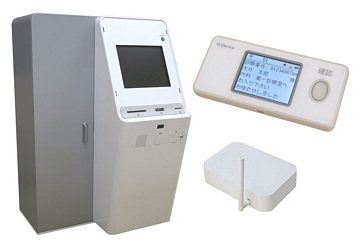

OiNET-940／941／942／711
外来患者様の診察室や検査室等への誘導に400MHz帯ポケットベルから新たなステージへ、 LPWA方式を使用する構内無線呼出システムをご提案いたします。
装置分類
920MHz帯構内無線呼出システム
接続構成
単体
伝送路IF
10BASE-T／100BASE-TX
端末側IF
920MHz無線
電源
AC100V,
PoE,
リチウムイオン電池（充電タイプ）
920MHz帯の使用により無線LAN方式と異なり、混信が少なく安定的な通信が可能。
無線LAN方式に比べ、少ないアンテナ数で呼出エリアを構築できます。
敷地内であれば、駐車場等の屋外も呼出エリアにできます。
表示画面は文字が見やすいカラー液晶を採用しました。
LPWA方式（Low Power, Wide Area）により400MHz帯ポケットベルと同等の通信距離を実現。（弊社測定値）
特定小電力無線方式のため免許が不要、双方向通信型の構内無線呼出システムです。
送受信アンテナはPoEスイッチングHUBから電源給電可能。電源工事が不要。
受信端末はポケットベルで培ったノウハウを継承、ディスプレイ表示、LED、鳴音スピーカ、振動モータにて受信をお知らせ、表示画面のメッセージにて案内します。
呼出カードの保護等級はIPX2（防滴Ⅱ形）です。

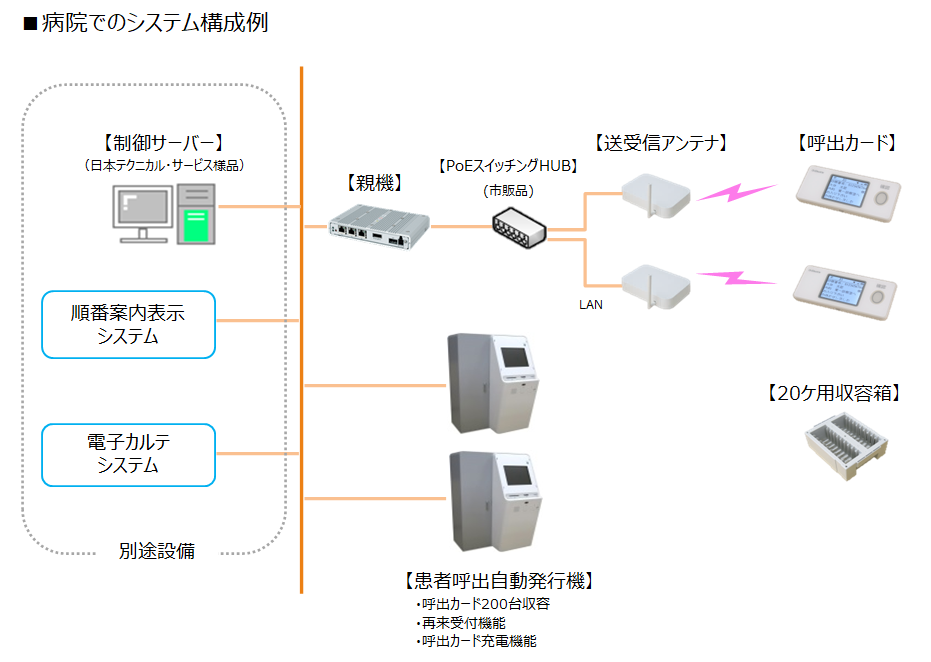

構成例
主な仕様
| 品名 | 型名 | LCD表示 | 鳴音 | 振動 | 電池 | 連続待受時間 | 保護等級 | 外形寸法 W×D×H（mm） |
質量 |
| 呼出カード | OiNET-940 | メッセージ表示48文字（5段）/ アイコン行 全角 / 半角 漢字JIS第1、第2水準相当、 カナ、英数字 呼出指定でメッセージ文字、背景色選択 |
メロディトーン | あり | リチウムイオン電池 （充電タイプ） |
48時間 | IPX2（防滴Ⅱ形） | 60×14.5×130 | 120g以下 （電池含む） |
| ※呼出カードの無線規格・周波数、空中線電力、変調方式、伝送速度は送受信アンテナと同一となります。 | |||||||||
| 品名 | 型名 | 無線規格・周波数 | 空中線電力 | 変調方式 | 伝送速度 | 通信I/F | 電源 | 外形寸法 W×D×H（mm） |
質量 |
| 送受信アンテナ | OiNET-941 | 920MHz帯特定小電力 （ARIB STD-T108 準拠） 920.6 ～ 923.4MHz の1波 |
20mW | LoRa方式 / FSK方式 | 低速 / 高速 | RJ45専用プロトコル | PoE SW-HUB から給電 |
165×240×71 （突起物、アンテナを除く） |
1kg以下 |
| 品名 | 型名 | OS | CPU | 呼出カード登録数 | ソフトウェア | 送受信アンテナ収容数 | 履歴数 | 外形寸法 W×D×H（mm） |
質量 |
| 親機 | OiNET-942 | Microsoft® Windows® Embedded Standard 7 （32bit） （日本語） |
Intel Atom E3845 1.91GHz |
最大4,000台 | プリインストール | 最大64台 | 30日分 1日200ファイル （1ファイル 1MB） |
167×109×50 | 1kg以下 |
| 品名 | 型名 | 呼出カード収容数 | 構造 | 用途 | 外形寸法 W×D×H（mm） |
質量 | 呼出カードの充電は20ケ用収容箱を充電器にセットするほか、 再来受付自動発行機に収納した状態で可能です。 |
||
| 20ケ用収容箱 | OiNET-711-B20 | 20台 | 充電部分離構造 | 呼出カード 1台 ～ 20台 収容できます。 |
174×85×215 | 900g以下 | |||
| 品名 | 型名 | 呼出カード収容数 | 主な機能 | 外形寸法 W×D×H（mm） |
質量 | ||||
| 患者呼出自動発行機 | OiNET-711 | 200台 | ・再来受付機能 ・内部充電機能 ・プリンタ、Felicaリーダ / ライター搭載 |
900×1450×810 | 350kg以下 | ||||
