LoRa®SPNゲートウェイ
OiNET-937B50
LoRa®SPNゲートウェイは、ネットワークサーバ機能と一部アプリケーションサーバ機能を実装したIoTゲートウェイです。 LoRa®SPNゲートウェイとLoRa®エンドデバイスをご用意いただくだけで簡易ネットワークを構築可能です。
防水・耐候性を考慮したアルミダイキャスト筐体とすることで保護等級IP65に対応し、屋外の柱上などへの設置も可能です。
装置分類
LoRa®ゲートウェイ
接続構成
LoRa®SPN
伝送路IF
920MHz
端末側IF
10BASE-T／100BASE-TX,
LTE
電源
PoE
LoRaWAN®仕様に準拠（Class A/B/C、GPS時刻同期、SF、ADR）
ネットワークサーバ機能を具備（LoRaWAN®デバイス管理、アクティベーションなど）
アプリケーションサーバ機能を具備（CSVファイルの生成、蓄積、転送や画像データの組立、蓄積、転送など）
GWからPC/サーバ間の通信プロトコルはHTTP/HTTPS/SFTPを選択可能
WAN側I/FとしてEthernet、4G/LTEモジュールを標準搭載（Cat.4対応）
屋外設置が可能な防水・防滴規格に対応（IP65）
最大8チャンネル※同時受信に対応（200kHz帯域）

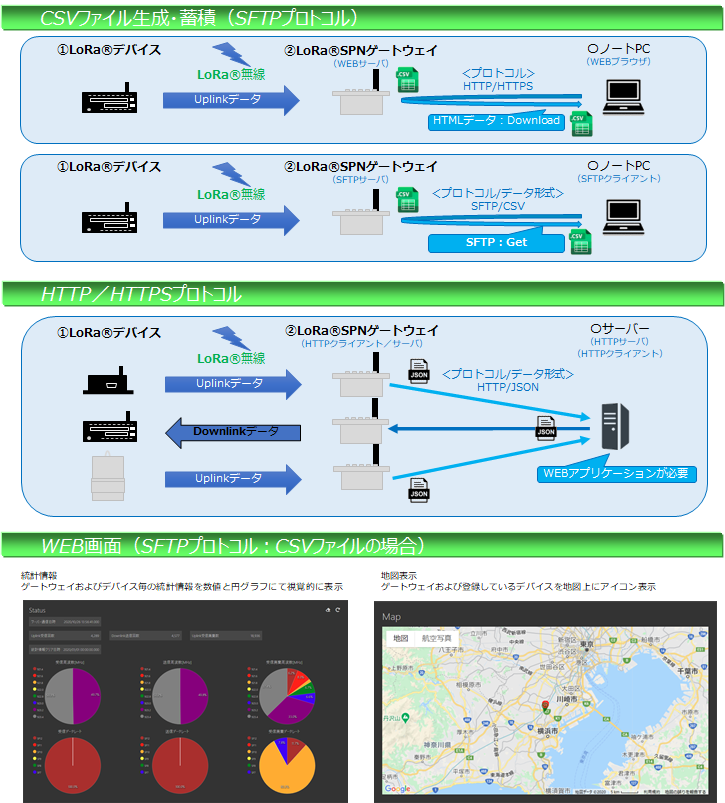

構成例
主な仕様
| 項目 | 仕様 | 備考 |
|---|---|---|
|
送信電力
|
125mW（陸上移動局）／ 20mW（特定小電力無線局） |
|
|
CPU／メモリ／フラッシュメモリ／OS（バージョン）
|
600MHz ／ 512MB ／ 4GB ／ LINUX（3.14） |
|
|
外部インタフェース／外部アンテナ
|
Ethernet（IEEE802.3/802.3u）、4G/LTE（Cat.4）／ LoRa®、LTE・GPS |
|
|
電源／消費電力
|
PoE+（IEEE802.3at/Alternative B）／ 20W（平均）・ 25 W（最大） |
|
|
外部LED
|
消灯：給電無 ／ 橙色：起動中 ／ 緑色：正常動作 ／ 赤色：装置異常 |
|
|
使用条件／冷却方法／IP保護等級（防水・防滴）
|
-20～+50℃、5%～95%（結露、氷結なきこと） ／ 自然空冷 ／ IP65 |
|
|
材質／色
|
アルミダイキャスト ／ アイボリー |
|
|
サイズ／重量
|
250×190×115mm（突起物を含まず） ／ 3kg（アンテナ、取付金具を含まず） |
|
|
付属品
|
アンテナ（LTE・GPS）／ 本体壁面取付金具 |
※仕様および外観は改良のため予告なく変更されることがあります。
