多機能レベル測定器
LM-322

音声帯域の伝送路や伝送装置および通信機器の試験・保守に必要な機能を搭載したハンディタイプの多機能レベル測定器です。
ITU-T O.41ソフォメータ特性フィルタ、バンドパスフィルタ、バンドエリミネーション・フィルタの搭載による評価雑音測定、漏話測定が可能で、マルチ・メディア・カード(MMC)による測定データの長時間記録など更なる機能拡張を行いました。

装置分類
伝送特性用計測器
電源
ACアダプター、単三電池

発振器、レベル計、直流電圧計、交流電圧計、抵抗計から構成されており、ハンディタイプで高性能です。

測定値はデジタル表示で直読でき、ピークホールド機能により最大値/最小値の保持が可能です。

ITU-T O.41ソフォメータ特性、バンドパスフィルタ、バンドエリミネーションフィルタ搭載により評価雑音測定、漏話測定が可能です。

単一周波測定機能により、ファクシミリやモデムのアンサートーンの測定が可能です。

スピーカ内蔵で音声信号のモニタが可能です。

4W専用線による対向通話が可能です。

ブザー音による導通チェックが可能です。

マルチメディアカード(MMC)に測定データの長時間記録が可能で、記録されたデータはパソコンの表計算ソフト等で読込、編集(グラフ作成や帳票作業)が可能です。

構成例

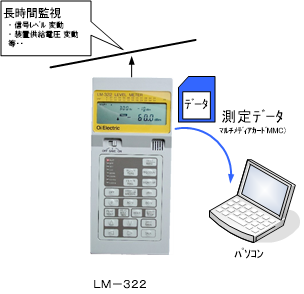

lm-322a
測定データの保存機能 (MMCカード)
lm-322b
単一周波測定機能
lm-322c
通話機能

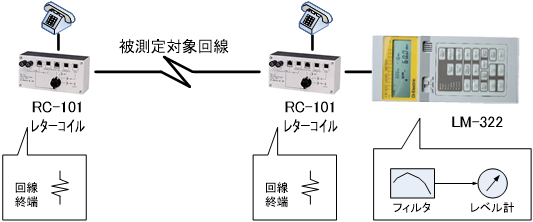

lm-322d
評価雑音測定機能

主な仕様

■規格
項   目 仕    様
レベル計 入力インピーダンス 600Ω平衡 (600Ω±2%以内) / HIGH(50kΩ) *測定周波数帯域内
測定周波数範囲 80Hz~25kHz
測定レベル範囲 FLAT:-60dBm~+10dBm / フィルタ設定時:-70dBm~+10dBm (↑↓:オーバーフロー/アンダーフロー表示付き) / 分解能:0.1dB
フィルタ ソフォメータ特性フィルタ ITU-T O.41 準拠
バンドパスフィルタ f0:800Hz,1000Hz,1020Hz,1500Hz 通過帯域:f0±10Hz 帯域内偏差:f0±1.0dB以内
阻止域:f0±100Hz 阻止域減衰量:45dB以上
バンドエリミネーションフィルタ f0:800Hz,1000Hz,1020Hz,1500Hz 通過帯域:f0±10Hz 帯域内偏差:±1.0dB以内
阻止域:f0±100Hz 阻止域減衰量:45dB以上
レベル測定確度 80Hz~300Hz:±1.0dB以内 300Hz~4kHz:±0.5dB以内 4kHz~25kHz:±1.0dB以内
絶対最大入力レベル +20dBm
周波数カウンタ 80Hz~25kHz / 表示分解能:1Hz / 計数誤差:±2Hz以内(正弦波計数時)
その他 HIGH時一般加入回線への接続可能
発振器 出力インピーダンス 600Ω平衡 (600Ω±10%以内) *出力周波数帯域内
出力周波数 200Hz~25kHz MANUAL:設定分解能:10Hz
        STEP1:0.3/0.6/0.8/1.0/1.3/1.5/1.8/2.0/2.5/3.0/3.4 kHz
        STEP2:0.2/0.3/0.4/0.6/0.8/1.0/1.5/2.4/3.0/3.4/3.5 kHz
出力レベル -50dBm~+5dBm / 設定分解能:1dB
出力周波数確度 ±0.01%以内
出力レベル確度 200Hz~300Hz:±0.5dB以内 300Hz~4kHz:±0.2dB以内 4kHz~10kHz:±0.3dB以内
10kHz~25kHz:±0.5dB以内
信号純度 総合歪み率 : 40dB以上 (300Hz~3.4kHz / 0dBm出力時)
不要送出  : 4kHz~8kHz:p-30dB以下 8kHz~12kHz:p-50dB以下
12kHz~50kHz (各4kHz帯域にて):p-60dB以下  * p:1kHz / 0dBm
直流電圧計 測定電圧範囲 0~±300V (↑↓:オーバーフロー/アンダーフロー表示付き)/
分解能:0.000V~±9.999V : 0.001V ±10.00V~±29.99V:0.01V ±30.0V~±300.0V:0.1V
測定確度 ±(0.5%rdg±2デジット)以内
入力抵抗 5MΩ以上
絶対最大印加電圧 500V (DC/AC共)
交流電圧計 測定電圧範囲 0~300V (↑:オーバーフロー表示付き) / 表示分解能:1V
測定確度 ±(2%rdg±2デジット)以内
入力抵抗 5MΩ以上
絶対最大印加電圧 500V (DC/AC共)
抵抗計 抵抗測定範囲 0~3MΩ (↑:オーバーフロー表示付き) / 分解能:0Ω~999Ω、1.000kΩ~3.299kΩ:1Ω 3.30kΩ~32.99kΩ:10Ω
                    33.0kΩ~332.9kΩ:100Ω 330kΩ~999kΩ、1.000MΩ~3.000MΩ:1kΩ
測定確度 ±(2%rdg±2デジット)以内
絶対最大印加電圧 450V (DC/AC共)
導通チェック 200Ω未満でブザー鳴動
ピークホールド機能 機能ON後 表示値の 最大値 / 最小値 を保持
単一周波測定機能 設定周波数範囲: 300Hz~24kHz / 設定分解能:10Hz 検出周波数範囲:設定周波数±50Hz 計数誤差:±5Hz
検出時間:連続1500msec以上
通話機能 4W専用線による通話可能
モニタスピーカ 入力信号をモニタ可能(AGC、ボリューム付)
データ保存機能 測定データの保存が可能
電源 単3乾電池4本 / ACアダプタ (ACP-311M) 使用可能
性能保証 温度 / 湿度 温度:0℃~40℃ / 湿度:20%~85% (但し結露無き事)
寸法 / 質量 寸法:D90×H32×W195 mm (突起含まず) / 質量:500g以下 (電池含まず)
