多機能レベル測定器
LM-321

音声帯域の伝送路や伝送装置および通信機器の試験・保守に必要な機能を搭載したハンディタイプの多機能レベル測定器です。

装置分類
伝送特性用計測器
電源
ACアダプター、単三電池

発振器、レベル計、直流電圧計、交流電圧計、抵抗計から構成されており、ハンディタイプで高性能です。

測定値はデジタル表示で直読でき、ピークホールド機能により最大値/最小値の保持が可能ですので、変動幅の確認等に使用可能です。

※ピークホールド機能は直流電圧計、交流電圧計、抵抗計でも使用可能です。

単一周波測定機能により、ファクシミリやモデムのアンサートーン、シングルトーンによる制御信号等の測定が可能です。

アンサートーンの測定を行う事で、対向装置のファクシミリやモデム等の着信レベルを測定する事が出来ます。

4W専用線による対向通話が可能ですので、対向試験時に通話回線を別途用意する必要がありません。

構成例

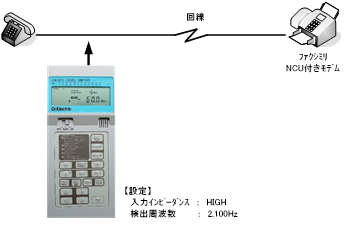

lm-321a
単一周波測定機能により、ファクシミリやモデムのアンサートーン、シングルトーンによる制御信号等の測定が可能です。
lm-321b
4W専用線による対向通話が可能ですので、対向試験時に通話回線を別途用意する必要がありません。

主な仕様

■規格
項   目 仕    様
レベル計 入力インピーダンス 600Ω平衡 (600Ω±2%以内) / HIGH(50kΩ) *測定周波数帯域内
測定周波数範囲 80Hz~25kHz
測定レベル範囲 -60dBm~+10dBm (↑↓:オーバーフロー/アンダーフロー表示付き) / 分解能:0.1dB
レベル測定確度 80Hz~300Hz:±1.0dB以内 300Hz~4kHz:±0.5dB以内 4kHz~25kHz:±1.0dB以内
絶対最大入力レベル +20dBm
周波数カウンタ 80Hz~25kHz / 表示分解能:1Hz / 計数誤差:±2Hz以内(正弦波計数時)
その他 HIGH時一般加入回線への接続可能
発振器 出力インピーダンス 600Ω平衡 (600Ω±10%以内) *出力周波数帯域内
出力周波数 200Hz~25kHz MANUAL:設定分解能:10Hz
        STEP1:0.3/0.6/0.8/1.0/1.3/1.5/1.8/2.0/2.5/3.0/3.4 kHz
        STEP2:0.2/0.3/0.4/0.6/0.8/1.0/1.5/2.4/3.0/3.4/3.5 kHz
出力レベル -50dBm~+5dBm / 設定分解能:1dB
出力周波数確度 ±0.01%以内
出力レベル確度 200Hz~300Hz:±0.5dB以内 300Hz~4kHz:±0.2dB以内 4kHz~10kHz:±0.3dB以内 10kHz~25kHz:±0.5dB以内
信号純度 総合歪み率 : 40dB以上 (300Hz~3.4kHz / 0dBm出力時)
不要波送出 : 4kHz~8kHz:p-30dB以下 8kHz~12kHz:p-50dB以下
12kHz~50kHz (各4kHz帯域にて):p-60dB以下  * p:1kHz / 0dBm
直流電圧計 測定電圧範囲 0~±300V (↑↓:オーバーフロー/アンダーフロー表示付き) / 分解能:0.000V~±9.999V : 0.001V ±10.00V~±29.99V:0.01V
                           ±30.0V~±300.0V:0.1V
測定確度 ±(0.5%rdg±2デジット)以内
入力抵抗 5MΩ以上
絶対最大印加電圧 500V (DC/AC共)
交流電圧計 測定電圧範囲 0~300V (↑:オーバーフロー表示付き) / 表示分解能:1V
測定確度 ±(2%rdg±2デジット)以内
入力抵抗 5MΩ以上
絶対最大印加電圧 500V (DC/AC共)
抵抗計 抵抗測定範囲 0~3MΩ (↑:オーバーフロー表示付き) / 分解能:0Ω~999Ω、1.000kΩ~3.299kΩ:1Ω 3.3kΩ~32.99kΩ:10Ω
                    33.0kΩ~329.9kΩ:100Ω 330kΩ~999kΩ、1.000MΩ~3.000MΩ:1kΩ
測定確度 ±(2%rdg±2デジット)以内
絶対最大印加電圧 450V (DC/AC共)
導通チェック 200Ω未満でブザー鳴動
ピークホールド機能 機能ON後 表示値の 最大値 / 最小値 を保持
単一周波測定機能 設定周波数範囲: 300Hz~24kHz / 設定分解能:10Hz 検出周波数範囲:設定周波数±50Hz
計数誤差:±5Hz 検出時間:連続1500msec以上
通話機能 4W専用線による通話が可能
モニタスピーカ レベル計入力信号のモニタ可能(AGC、ボリューム付)
電源 単3型乾電池(1.5V)4本 / ACアダプタ (ACP-311M) 使用可能
性能保証 温度 / 湿度 温度:0℃~40℃ / 湿度:20%~85% (但し結露無き事)
寸法 / 質量 寸法:D90×H32×W195 mm (突起含まず) / 質量:500g以下 (電池含まず)
