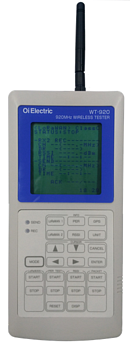

920MHz帯域用エアテスタ
WT-920
日本向け特定小電力920MHz帯LoRaWAN®対応のハンディタイプ試験器です。
LoRaWAN®エンドデバイスとして既設ネットワークへの接続確認試験と本器単体でLoRa®変調による特定区間の伝搬特性の測定が可能です。
ネットワーク構築の事前調査や不具合時の原因究明に威力を発揮します。
装置分類
無線関連測定器
電源
ACアダプター、単三電池
LoRaWAN®ネットワークの接続試験が可能。【LoRaWAN®デバイスモード】
本器対向でPER（パケットエラーレート）測定が可能。【PER測定モード】
RSSI（受信信号強度）の一覧表示が可能。【簡易スペアナモード】
簡易スペアナモード時のみ、LoRa®変調以外のSIGFOX等にも対応します。
GPSによる位置情報を、RSSI測定結果と共に記録します。
最大容量2GBのメモリカードへデータ保存が可能で、PCでエリアマップを作製したり、チャンネル毎の使用率を確認できます。

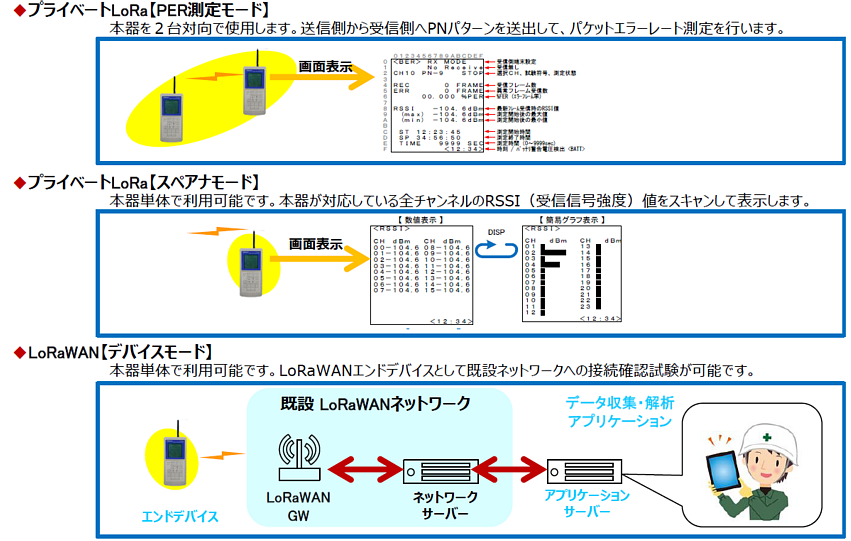

構成例
主な仕様
| 項目 | 仕様 | 備考 |
|---|---|---|
|
標準規格
|
ARIB STD-T108に準拠 |
|
|
変調方式
|
FSK、LoRa® （SF7～SF12） |
|
|
プロトコル
|
プライベートLoRa®（独自）、LoRaWAN® |
|
|
周波数帯
|
920MHz帯 920.6MHz～925.8MHz（24CH～50CH） |
|
|
通信書式
|
IEEE802.15.4g準拠（最大フレーム長：256byte） |
|
|
位置情報
|
GPSモジュール内蔵（みちびき対応） |
|
|
データ保存
|
MMCカード（容量2GB以下）対応 |
|
|
送信出力
|
1mW／10mW／20mW |
|
|
電源
|
単三乾電池×4本、又は、ACアダプタ |
|
|
環境条件
|
0～＋40℃／20～85％ |
|
|
防水性能
|
IPX2（日常防水） |
|
|
寸法・質量
|
H：207mm×W：93mm×D：50mm 公差±2mm |
|
|
|
||
|
取扱説明書
|
||
|
地図変換アプリケーション簡易説明書
|
||
|
LoRaWAN®エンドデバイスモード 送信データ簡易説明書
|
※仕様および外観は改良のため予告なく変更されることがあります。
